如图D-20所示电路中,已知RL=82Ω,电压表V的读数为110V。试求:
如图D-20所示电路中,已知RL=82Ω,电压表V的读数为110V。试求:
练习题库
2022-08-02
56
问题

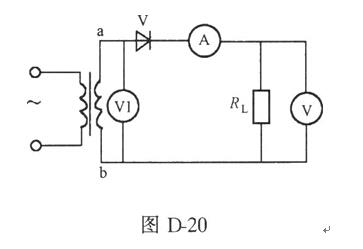

如图D-20所示电路中,已知RL=82Ω,电压表V的读数为110V。试求: (1)直流安培表A的读数; (2)交流伏特表V1的读数; (3)二极管所承受的最高反向电压。
选项
答案
解析
解:(1)直流安培表的读数为
IA=U/RL=110/82=1.34(A)
(2)交流伏特表的读数为
U1=U/0.45=110/0.45=244.4(V)
(3)二极管承受的最高反向电压为
UDRM=√2U1=√2×244.4=345.6(V)
答:直流安培表的读数为1.34A,交流伏特表的读数为244.4V,二极管所承受的最高反电压为345.6V。
