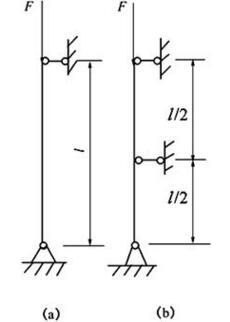

如图所示,两细长压杆除图(b)所示压杆在跨中点增加一个活动铰链外,其他条件均相同

admin2022-08-02  58

问题 如图所示,两细长压杆除图(b)所示压杆在跨中点增加一个活动铰链外,其他条件均相同,则图(b)压杆的临界力是图(a)压杆的(  )倍。A.2B.4C.5D.8

选项 A.2
B.4
C.5
D.8

答案 B

解析 在压杆中间设置活动铰支座后,没有改变压杆的支承方式,但是改变了稳定性计算的等效长度,等效长度由原来的l变为l/2,由临界力公式可知:临界力与等效长度的二次方成反比,所以设置铰支座后压杆的临界力增大为原来的4倍。
