  3. 【试题要求】 1.任务说明 图 1～图 3 为某公园临水茶室平面图，按指

【试题要求】 1.任务说明 图 1～图 3 为某公园临水茶室平面图，按指

admin2022-08-02  57

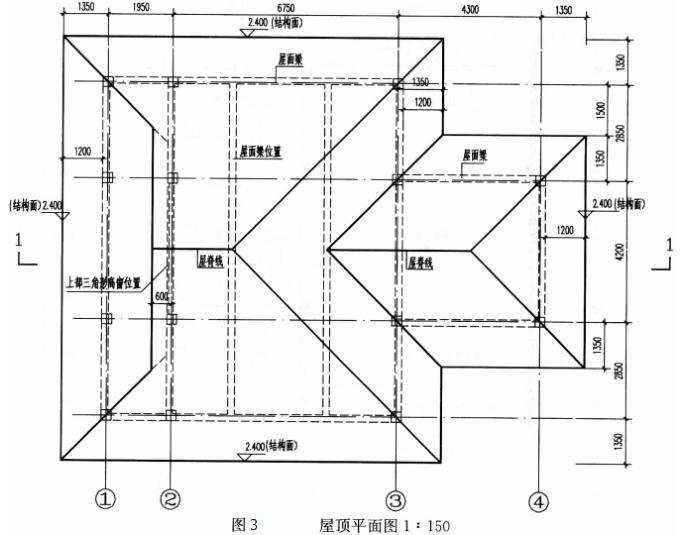

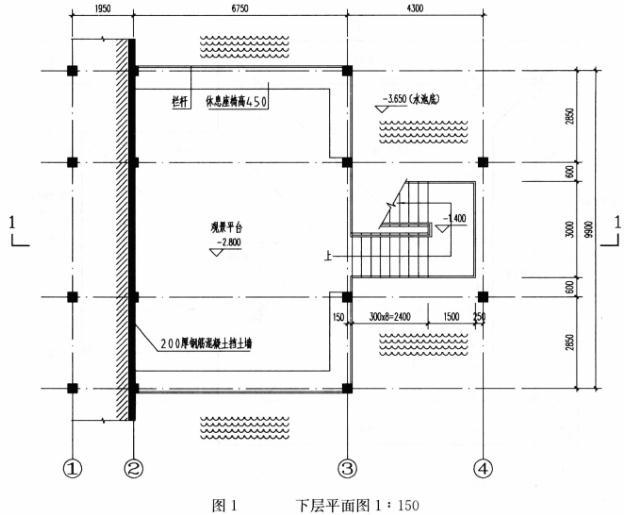

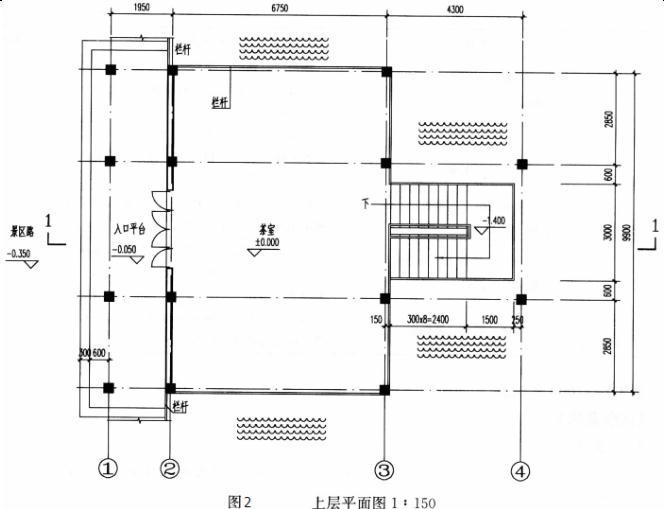

问题 【试题要求】 1.任务说明 图 1～图 3 为某公园临水茶室平面图，按指定剖面线位置画出剖面图，剖面图应正确反映出平面图所示关系并满足下列要求。2.构造要求 (1)结构类型：钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，钢筋混凝土挡土墙，折板式悬臂楼梯。 (2)基础：钢筋混凝土交叉条形基础，基础底标高为-4.450m。基础梁为倒 T 形，基础梁高 800mm，基础梁宽 400mm，基础梁翼宽 900mm，翼高 200mm。 (3)楼地面。 1)观景平台：素土夯实，200mm 厚素混凝土垫层，100mm 厚钢筋混凝土楼板，30mm 厚水泥砂浆找平，贴防滑地砖。 2)入口平台：素土夯实，150mm 厚 C25 混凝土，30mm 厚水泥砂浆找平，贴防滑地砖。 3)茶室楼面：100mm 厚钢筋混凝土楼板，30mm 厚水泥砂浆找平，贴防滑地砖。 (4)屋面：现浇钢筋混凝土斜屋面板，30mm 厚水泥砂浆找平后贴瓦楞型屋面砖，坡度为 1:2，挑檐 1200mm（无天沟），屋面檐口结构顶标高为 2.400m，三角形高窗处屋面出檐 600mm。 (5)柱：300mm×300mm 钢筋混凝土柱，25mm 厚水泥砂浆抹平，涂乳胶漆。 (6)墙体：200mm 厚轻质砖墙，25mm 厚水泥砂浆抹平，涂乳胶漆。 (7)挡土墙防水：防水涂料 2.5mm 厚（外贴 20mm 厚聚苯泡沫塑料保护）。 (8)栏杆：普通金属通透栏杆，离地高 1100mm。 (9)梁：所有梁宽为 200mm，三角形高窗顶梁高 300mm，其他梁高 500mm。 (10)门窗：门高 2700mm，三角形高窗底标高 4.200m。 (11)水池：素土夯实，150mm 厚钢筋混凝土板，30mm 厚防水砂浆找平，面贴瓷砖，高出水面100mm，水深 600mm。 3.任务要求 (1)画出 1:50 剖面图，图中包括基础各部分、楼地面、屋面、内外墙、门窗、楼梯、防水层、栏杆等。 (2)注明屋脊（结构面）线、楼地面、水池底板面、基础各部分标高。 (3)根据作图，完成列于本题的作图选择题。 4.图例
选项
答案
解析 详见图 4。
