问题

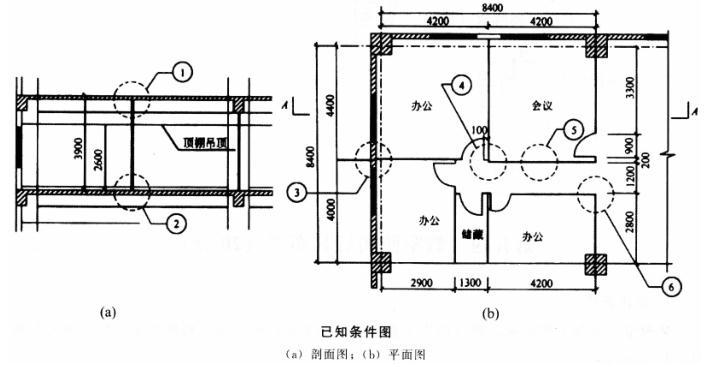

1.设计任务 使用提供的基本构件,按已知条件图所示的①~⑥节点引出号的位置,在未完成的轻钢龙骨石膏板隔墙节点详图上绘出构造详图,并注明材料与构件名称。

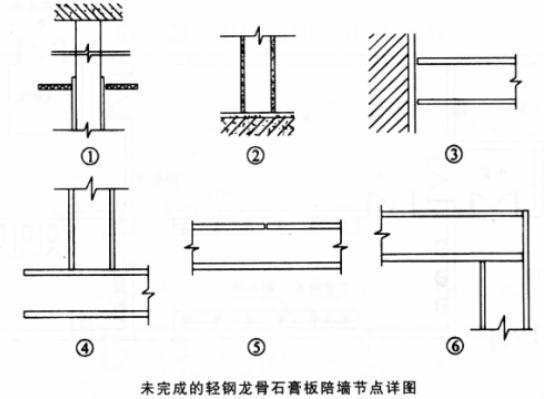

未完成的轻钢龙骨石膏板陪墙节点详图2.设计要求 (1)隔墙构造选用所提供的轻钢龙骨及配件,不考虑其他类型的龙骨及配件。 (2)面层为纸面石膏板,不考虑墙体的隔声要求。 3.基本构件 (1)隔墙壁厚为 0.63 mm 的轻钢龙骨,规格尺寸见图:
(2)石膏板采用 1200 mm×2400 mm×12 mm 纸面石膏板:
(3)龙骨矿棉板为 L 形边角,规格尺寸见图:
(4)矿棉板厚度为 10 mm:
(5) 100 mm 高塑料踢脚板(粘贴):
(6)金属护角条:
(7)膨胀螺栓:
(8)25 mm 长自攻螺钉:
(9)接缝带:
选项
答案
解析
