管道工程有关背景资料如下: 1.某厂区室外消防给水管网平面图如图5.Ⅰ所示。
管道工程有关背景资料如下: 1.某厂区室外消防给水管网平面图如图5.Ⅰ所示。
admin
2022-08-02
42
问题

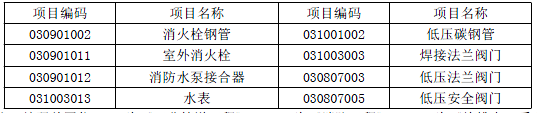

管道工程有关背景资料如下:1.某厂区室外消防给水管网平面图如图5.Ⅰ所示。2.假设消防管网工程量如下:管道DN200 800m、DN150 20m、DN100 18m,室外消火栓地上8 套、地下5 套,消防水泵接合器3 套,水表1 组,闸阀Z41T—16 DN200 12 个、止回阀H41T—16 DN200 2 个、闸阀Z41T—16 DN100 25 个。3.消防管道工程相关分部分项工程量清单项目的统一编码见下表:

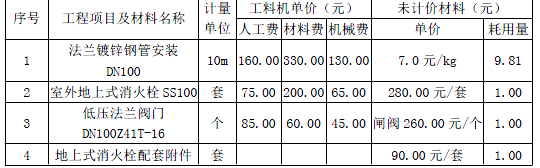

注:编码前四位0308 为《工业管道工程》,0309 为《消防工程》,0310 为《给排水、采暖、燃气工程》4.消防工程的相关定额见下表:
注:1.DN100 镀锌无缝钢管的理论重量为12.7kg/m2.企业管理费、利润分别按人工费的60%、40%计。

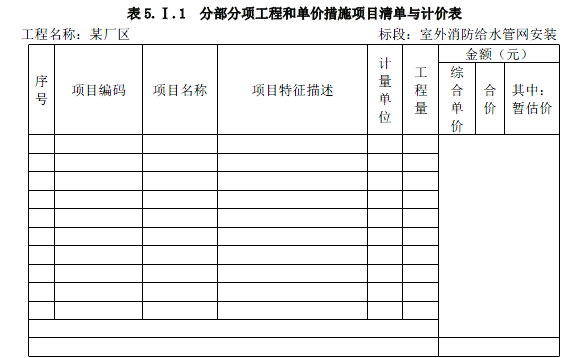

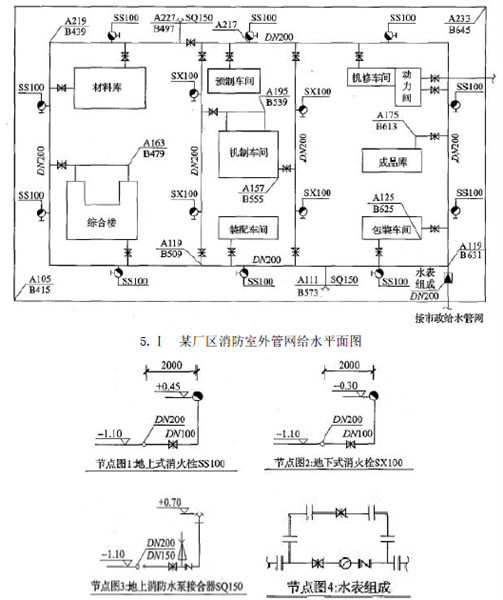

说明:(1)该图所示为某厂区室外消防给水管网平面图。管道系统工作压力为1.0MPa。图中平面尺寸均以相对坐标标注,单位以m 计;详图中标高以m 计,其他尺寸以mm 计。(2)管道采用镀锌无缝钢管,管件采用碳钢成品法兰管件。各建筑物的进户管入口处设有阀门的,其阀门距离建筑物外墙皮为2m,入口处没有设阀门的,其三通或弯头距离建筑物外墙皮为4.5m ;其规格除注明外均为DN100。(3)闸阀型号为Z41T-16,止回阀型号为H41T-16,安全阀型号为A41H-16;地上式消火栓型号为SS10-1.6,地下式消火栓型号为SX100-1.6,消防水泵接合器型号为SQ150-1.6;水表型号为LXL-1.6,消防水泵接合器安装及水表组成敷设连接形式详见节点图1、2、3、4。(4)消防给水管网安装完毕进行水压试验和水冲洗。问题:1.按照图5.Ⅰ所示内容,在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。2.根据背景资料2、3,以及图5.Ⅰ规定的管道安装技术要求,编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单,填入答题卡表5.Ⅰ.1“分部分项工程和单价措施项目清单与计价表”中。

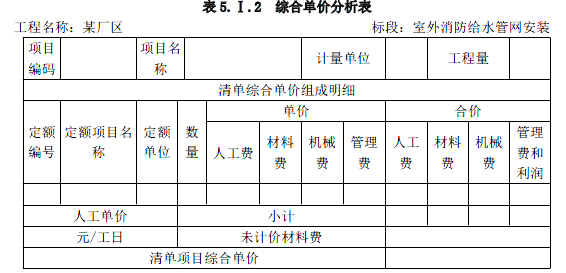

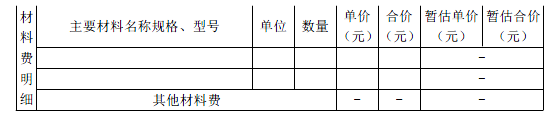

3. 根据《通用安装工程工程量计算规范》GB 50856—2013、《建设工程工程量清单计价规范》GB 50500—2013 规定,按照背景资料4 中的相关定额数据,编制室外地上式消火栓SS100 安装项目的“ 综合单价分析表”,填入答题卡表5.Ⅰ.2 中。
选项
答案
解析
问题1:1.DN200 管道:(1)环网:纵4×(219-119)+横2×(631-439)=4×100+2×192=400+384=784(m)(2)水表:119-105=14(m)小计:784+14=798 (m)2.DN150 管道:(3)地上式消防水泵接合器支管:(227—219)+(1.1+0.7)+(119-111)+(1.1+0.7)=8+1.8+8+1.8=19.6 (m)3.DN100 管道:(4)接各建筑物支管:材料库(4×2)+综合楼(479-439)+(3×2)+4+预制4 +机制(539-509)+ (3×2)+4+装配4+机修4+成品库(631-613)+3+包装(4×2)+动力(645-625-2)+(631-625-2)=8+50+4+40+4+4+21+8+22=161(m)(5)地上式消火栓支管(2+0.45+1.1)×10=3.55×10=35.5(m)(6)地下式消火栓支管(2+1.1-0.3)×4=2.8×4=11.2 (m)(4)?(6)小计:161+35.5+11.2=207.7 (m)4.地上式消火栓SS100—1.6:3×2+2×2=10(套)5.地下式消火栓SX100—1.6:2+2=4 (套)6.消防水泵接合器:2 套(包括:消防水泵接合器SQ150—1.6 2 套,DN150 闸阀2 个,止回阀2个,安全阀2 个及其配套附件)7.水表组成:DN200 1 个8.DN200 阀门:主管线闸阀:Z41T—16 7 个,止回阀H4IT—16 1 个9.DN100 阀门:消火栓支管闸阀Z41T—16: 4+10=14 (个),各建筑物入口支管闸阀Z41T—16: 14 个小计:14+14=28 (个)问题2:

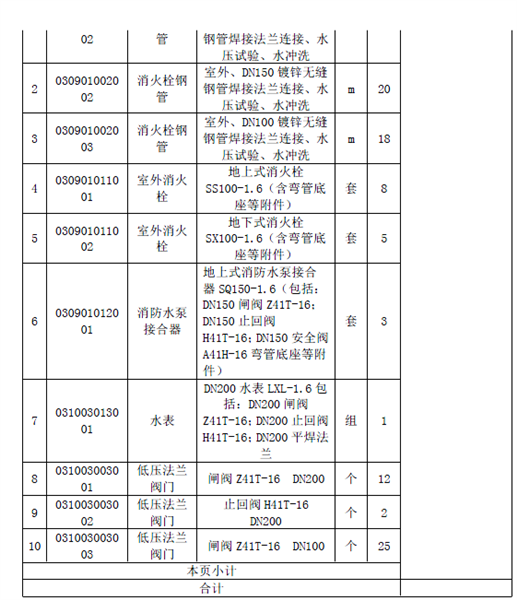

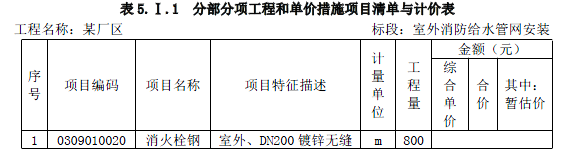

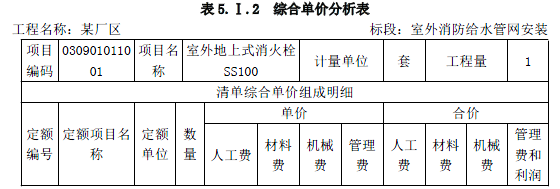

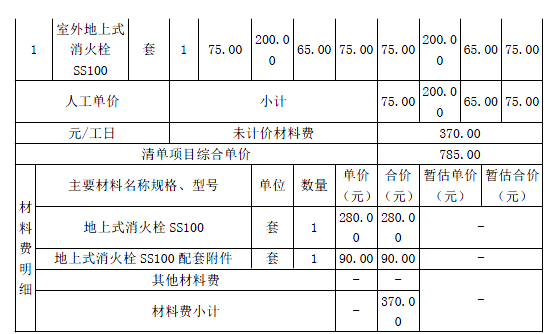

注:各分项之间用横线分开问题3:
