某贵宾室照明系统中一回路如图3-17及图3-18所示。 说明: 1.照明配电
某贵宾室照明系统中一回路如图3-17及图3-18所示。 说明: 1.照明配电
admin
2022-08-02
32
问题

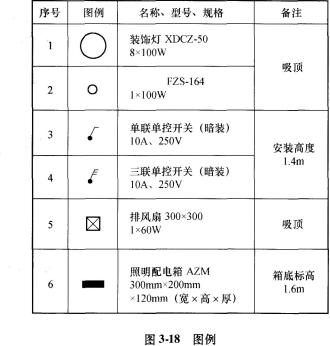

某贵宾室照明系统中一回路如图3-17及图3-18所示。说明:1.照明配电箱AZM由本层总配电箱引来,配电箱为嵌入式安装。2.管路均为镀锌钢管20沿墙、暗配,顶管敷设标高4.5m,管内穿绝缘导线ZRBV-5001.5mm2(阻燃导线500V)。3.开关控制装饰灯FZS-164为隔一控一。问题:(1)计算配管工程量。(2)计算配线工程量。(3)计算接线盒、开关盒工程量。
选项
答案
解析
问题(1):
镀锌钢管φ20沿墙、顶暗配:配电箱(4.5-1.6-0.2)+0.8+5+1.5+单联开关(4.5-1.4)+三联开关(4.5-1.4)+灯1.8+2.6+2.5+2.6×2+2.5×2+2.6 × 2=2.7+7.3+3.1+3.1+22.3=38.5(113)
问题(2):
电气配线管内穿线ZRBV-1.5m2:配电箱[4.5-1.6-0.2+预留(0.3+0.2)]×2+0.8×2+5×3+1.5 × 3+单联开关(4.5-1.4)Y 3+三联开关(4.5-1.4)×4+1.8 ×4+2.6×2+(2.5+2.6×2+2.5×2+2.6)× 3+2.6 × 2=6.4+1.6+15+4.5+9.3+12.4+7.2+5.2+45.9+5.2=112.70(m)
问题(3):
接线盒11个,开关盒2个。
