  3. 工程有关背景资料如下： 　　（1）某街道公共厕所局部给排水平面图、系统图如图

工程有关背景资料如下： 　　（1）某街道公共厕所局部给排水平面图、系统图如图

admin2022-08-02  57

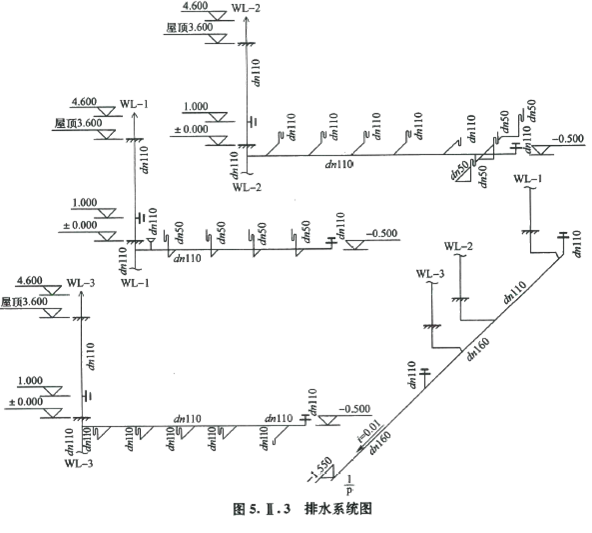

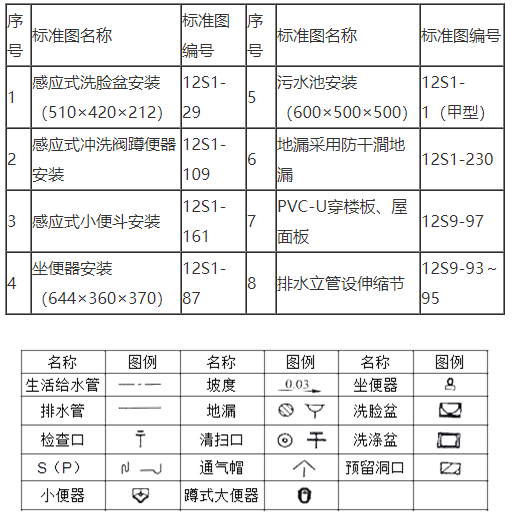

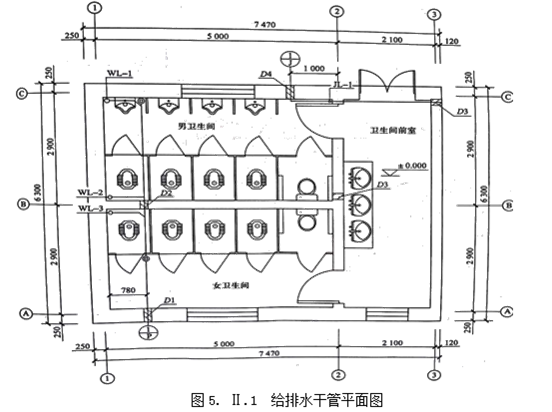

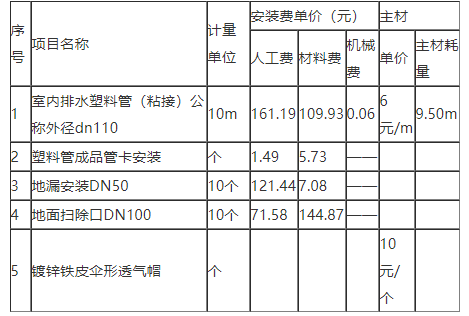

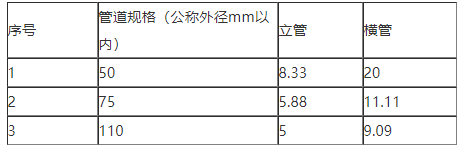

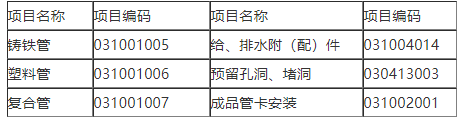

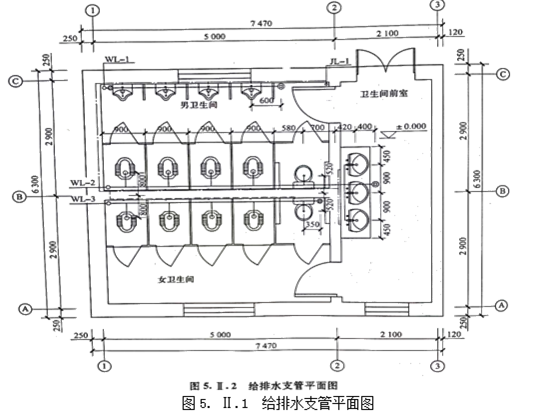

问题 工程有关背景资料如下： 　　（1）某街道公共厕所局部给排水平面图、系统图如图5.Ⅱ.1～5.Ⅱ.3所示。 　　（2）排水管道采用硬聚氯乙烯塑料管，胶粘剂粘接；明设立管按规定设伸缩节、立管检查口、管卡和支架；出屋面管顶设镀锌铁皮伞形透气帽。 　　（3）排水立管和横管中心线距离墙面均为100mm；公共厕所外墙厚370mm，轴线内侧120mm，轴线外侧250mm；公共厕所内墙厚240mm。 　　（4）室内排水采用污废合流制。污废水由室内排水干管排入距厕所外墙皮3m处的检查井。经专业间协调，管道穿屋面做法由建筑专业负责设计施工。 　　（5）正负零以下的室内排水横管和干管在地面下直埋；排水干管、横管穿越房屋基础时预留的孔洞均为ф300mm；管道安装验收合格后，采用1：2.5水泥砂浆堵洞。 　　     给定的已知条件如下： 　　（1）《通用安装工程工程量计算规范》GB50856－2013规定的统一项目编码见表5.Ⅱ.1。 　　表5.Ⅱ.1　工程量清单编码表　　（2）消耗量定额给定的室内塑料管安装使用成品管卡数量见表5.Ⅱ.2。 　　（3）管道安装工程相关费用见表5.Ⅱ.3。 　　表5.Ⅱ.2室内明设塑料排水管道成品管卡用量表单位：个/10m表5.Ⅱ.3管道安装工程相关费用表注：1.表内费用均不包含增值税可抵扣进项税额。 　　2.该工程的人工费单价（包括普工、一般技工和高级技工）综合为115元/工日，管理费和利润分别按人工费的50%和30%计算。 　　3.室内塑料排水管（粘接）安装费单价内未包括塑料管本身的材料费。工程及卫生设备安装图集问题：1.根据本题附图5.Ⅱ.1、图5.Ⅱ.2、图5.Ⅱ.3所示内容和《建设工程工程量清单计价规范》GB50500－2013、《通用安装工程工程量计算规范》GB50856－2013的规定，在答题卡指定位置列式计算该排水系统（P1）塑料管道、给水附（配）件等应予计量的分部分项清单工程量。工程量计算说明：排水横管坡度和标高标注位置对管道长度计算的影响可忽略不计；本工程施工图纸选用的卫生设备标准图安装尺寸与本图标注不符的，按本图标注尺寸计算。2.如果问题1计算的排水系统（P1）塑料排水管数量分别是dn50、8m，dn110、30m，dn160、10m，结合背景资料，综合给定的已知信息和问题1计算的相关工程量，根据《建设工程工程量清单计价规范》GB50500－2013的相关规定，编制该排水系统的管道及应予计量的分部分项工程工程量清单。填入答题卡“表5.Ⅱ.4分部分项工程和单价措施项目清单与计价表”。3.如果该厕所排水系统（P1）的dn110排水管道数量是30m，镀锌铁皮透气帽是3个。根据本题背景资料、相关说明、《通用安装工程工程量计算规范》GB50856－2013和《通用安装工程消耗量定额》TY02－31－2015的规定，计算包括塑料管主材和透气帽在内的dn110排水管道安装综合单价，并填入答题卡“表5.Ⅱ.5综合单价分析表”。 （计算过程和结果有小数的，均保留两位）
选项
答案

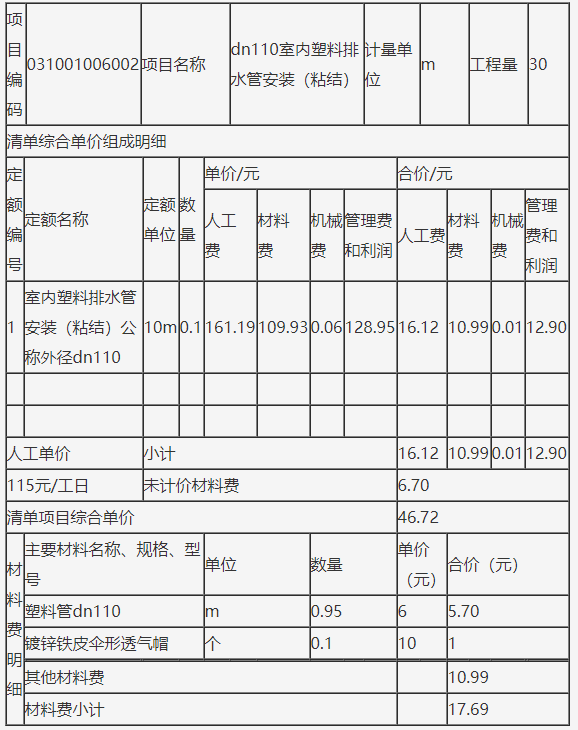

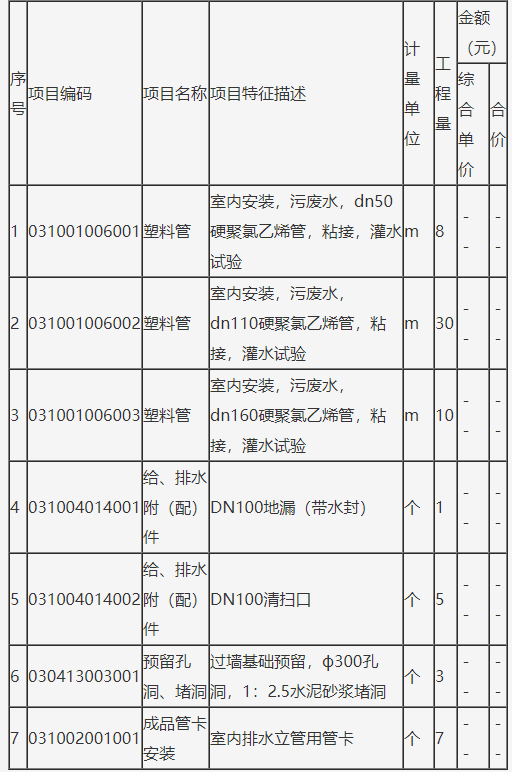

解析 1、（1）排水管道工程量的计算： 　　1）dn160排水干管：3＋0.25＋（2.9＋0.12＋0.1）＝6.37（m） 　　dn110排水干管：2.9－（0.12＋0.1）－（0.12＋0.1）＋1.55×2＝5.56（m） 　　2）WL1工程量： 　　dn110：（0.78－0.1）＋1.55＋3.6＋（4.6－3.6）＋（0.9×3＋0.45＋0.6－0.1）＋0.5＋0.5＝11.48（m） 　　dn50：0.5×4＝2（m） 　　3）WL2工程量： 　　dn110：（0.78－0.1）＋1.55＋3.6＋（4.6－3.6）＋（0.9×4＋0.58＋0.7＋0.42＋0.4－0.1）＋[0.5＋（0.8－0.12－0.1）]×4＋[0.5＋（0.52－0.12－0.1）]＋0.5＝18.05（m） 　　dn50：0.9×2＋[0.5＋（0.42－0.12－0.1）]×3＝3.9（m） 　　4）WL3工程量： 　　dn110：（0.78－0.1）＋1.55＋3.6＋（4.6－3.6）＋（0.9×4＋0.58＋0.35－0.1）＋[0.5＋（0.8－0.12－0.1）]×4＋[0.5＋（0.52－0.12－0.1）]＋0.5＝16.88（m） 　　排水管道合计： 　　dn160：6.37m 　　dn110：5.56＋11.48＋18.05＋16.88＝51.97（m） 　　dn50：2＋3.9＝5.9（m） 　　（2）给排水附配件 　　1）地漏DN100：1个； 　　2）地面扫除口DN100：5个 　　3）预留洞口及堵洞ф300：3个 　　4）dn110明设立管的数量[3.6＋（4.6－3.6）]×3＝13.8（m） 　　则管卡的数量为5÷10×13.8＝6.9（个），取整为7个。 2.表5－Ⅱ－4分部分项工程和单价措施项目清单与计价表 　　工程名称：某公共厕所排水工程标段：3.表5－Ⅱ－5综合单价分析表 　　工程名称：某公共厕所排水工程标段：
