如下图所示的傍山铁路单线隧道,岩体属V级围岩,地面坡率1:2.5,埋深16m,隧道跨度B=7m,隧道围岩计算摩擦角φc=45°,重度γ=20kN/m3。隧道顶板土柱两侧内摩擦角θ=30°。试问作用在隧道上方的垂直压力q值宜选用下列哪个选项( )
A. 150kPa B. 170kPa C. 190kPa D. 220kPa
选项
A. 150kPa
B. 170kPa
C. 190kPa
D. 220kPa
答案
D
解析
根据《铁路隧道设计规范》(TB 10003—2016)第5.1.6条规定,当地表水平或者接近水平,且隧道覆盖厚度H满足下式要求时,按浅埋隧道设计。H<2.5ha式中,深埋隧道垂直荷载计算高度ha按附录D.0.1的规定计算。①确定计算断面的深浅埋类型,宽度影响系数ω为ω=1+i(B-5)=1+0.1×(7-5)=1.20深埋隧道垂直荷载计算高度hh=0.45×2s-1ω=0.45×25-1×1.20=8.64由于H<2.5ha=2.5×8.64=21.6,故为浅埋隧道。②确定是否为偏压隧道,覆盖层厚度t:
解得:t=14.6m,因t=14.6>10,地表坡率1:2.5,单线隧道,V级围岩。由条文说明表5.1.7-1可知该隧道为非偏压隧道。

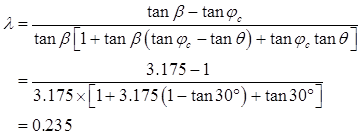

③计算垂直压力,由附录E.0.2条第1款得:
