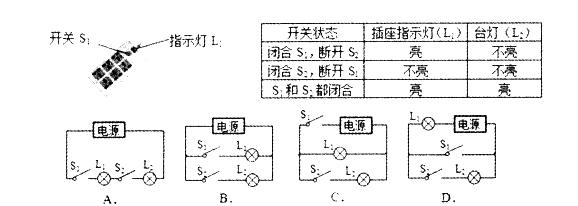

.—台灯的插头在如图所示插座上,插座上有一个开关和一个指示灯(相当于电阻很大的 灯泡)。若插座开关和指示灯用S1、L1表示,台灯开关和台灯用S2、L2表示,当断开或闭合S1、S2时,记录现象如下表。则符合事实的电路图是_。
选项
答案
C
解析
A项,闭合S1,断开S2时两灯都不亮,不符合;B项,断开S1,闭合S2时L2亮,不符合;C项符合事实;D项,断开S1,闭合S2时两灯都亮,不符合。故答案选C。
