某嵌入式刹车控制软件,应用于汽车刹车控制器,该软件需求如下: 1.模式选择:采

练习题库2022-08-02  66

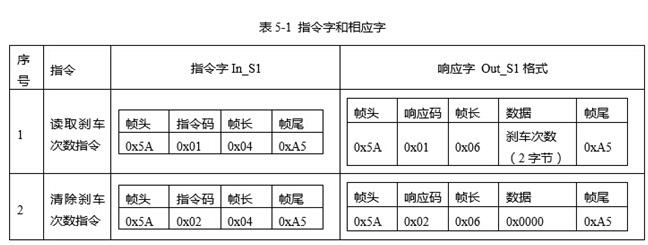

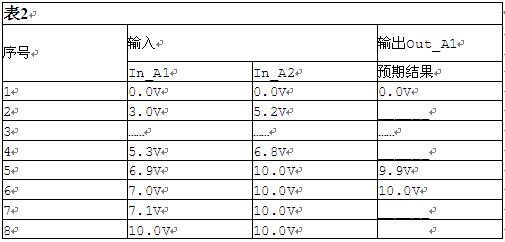

问题 某嵌入式刹车控制软件,应用于汽车刹车控制器,该软件需求如下:1.模式选择:采集模式控制离散量信号In_D1并通过模式识别信号灯显示软件当前工作模式。在信号In_D1为低电平时进入正常工作模式(模式识别信号灯为绿色),为高电平时进入维护模式(模式识别信号灯为红色)。软件在正常工作模式下仅进行刹车控制和记录刹车次数,在维护模式下仅进行中央控制器指令响应。2.刹车控制:采用定时中断机制,以5ms为周期采集来自驻车器发出的模拟量信号In_A1以及来自刹车踏板发出的模拟量信号In_A2,并向刹车执行组件发送模拟量信号Out_A1进行刹车控制。模拟量信号说明:1)In_A1、In_A2以及Out_A1信号范围均为[0.0V,10.0V],信号精度均为0.1V;2)Out_A1信号的计算方法为:Out_A1=In_A1+0.3×In_A2,在计算完成后需要在满足信号精度的要求下进行四舍五入及限幅处理。3.记录刹车次数:在Out_A1大于4V时,读出非易失存储器NVRAM中保存的刹车次数记录进行加1操作,然后保存至非易失存储器NVRAM中。4.响应中央控制器指令;接收来自中央控制器的串行口指令字In_S1,回送串行口响应字Out_S1。当接收的指令字错误时,软件直接丢弃该命令字,不进行任何响应。指令字及响应字说明如表1所示。1、在不考虑测量误差的情况下,根据所设计的输入填写表2中的横线处。

选项

答案

解析 (1)4.6V    (2)7.3V    (3)10.0V    (4)10.0V
本题考查软件测试的一些基本概念及依据需求进行测试用例设计的能力。
此题目要求考生认真阅读题目所给的软件需求描述的软件工作过程及通信协议,了解刹车控制软件的工作流程,结合软件测试的一些基本概念,在刹车控制软件中进行实际应用。
第一小题主要考查对题目描述需求的阅读理解能力,主要对需求中模拟量信号说明部分进行理解正确,即"模拟量信号说明:1)In_A1、In_A2以及Out_A1信号范围均为[0.0V,10.0V],信号精度均为0.1V;2)Out_A1信号的计算方法为:Out_A1=In_A1+0.3×In_A2,在计算完成后需要在满足信号精度的要求下进行四合五入及限幅处理。"
本题中第一空处直接使用公式计算即可;根据公式计算第二空处为7.34,而根据需求精度为0.1,所以需要四舍五入为7.3;根据公式计算第三空处为10.1,满足精度要求,但是需要限幅为10;根据公式计算第四空处为13,需要限幅为10。
