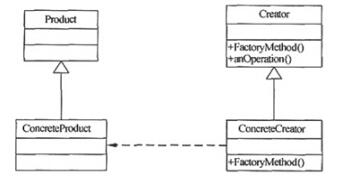

下图中,类Product和ConcreteProduct的关系是(请作答此空),

admin2022-08-02  46

问题 下图中,类Product和ConcreteProduct的关系是(请作答此空),类ConcreteCreator和ConcreteProduct的关系是( )。A.继承B.关联C.组合D.依赖

选项 A.继承
B.关联
C.组合
D.依赖

答案 A

解析 类之间的关系主要有以下几种:(1)继承关系是指子类自动地具有其父类的全部属性与操作,也称为父类对子类的泛化。在UML建模语言中,采用空心三角形表示,从子类指向父类,Product和ConcreteProduct以及Creator和ConcreteCreator之间的关系是继承关系,故第一空正确答案为A。(2)关联关系是指两个或多个类之间的一种静态关系,表现为一个类是另一个类的成员变量。在UML类图中,用实线连接有关联的对象所对应的类。(3)组合关系是指一个类由若干个其他的类作为其构成部分。在UML中,组合关系用带实心菱形的直线表示。(4)依赖关系也是类之间的一种静态关系,表现为一个类是另外一个类的局部变量。在UML中,依赖关系用带箭头的虚线表示,由依赖的一方指向被依赖的一方。ConcreteCreator和ConcreteProduct 之间是依赖关系,类ConcreteCreator依赖类ConcreteProduct 。故第二空答案为D。
