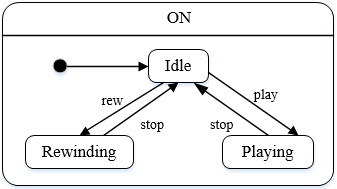

以下关于UML状态图的叙述中,不正确的是( )。对下图的描述,正确的是( )。
问题1选项A.用于描述一个对象在多个用例中的行为B.用于某些具有多个状态的对象而不是系统中大多数或全部对象C.用于描述多个对象之间的交互D.可以用于用户界面或控制对象问题2选项A.ON是一个并发状态B.因为此状态图中没有终点(final)状态,所以此图是无效的C.play、stop和rew是动作D.ON是超状态
选项
答案
CD
解析
状态图展现一个状态机,它由状态、转换、事件和活动组成。可以用状态图对系统的动态方面建模。这些动态方面可以包括现在系统体系结构的任何视图中的任何一种对象的按事件排序的行为,这些对象包括类(主动类)、接口、构件和结点。所以状态不会表示多个对象之间的交互。根据ON状态的内部行为可以发现状态为超状态,其中play、stop和rew是触发事件。
