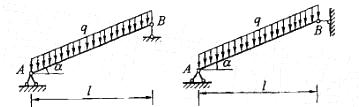

两根简支斜梁如图所示,承受竖向均布载荷,但右端可动铰支座B的支承方式不同,则这两梁的内力图有下述哪种关系?
A.M图与Q图相同,N图不同B.M图、Q图和N图均相同C.M图、Q图和N图均不相同 D.M图、Q图不同,N图相同
选项
答案
A
解析
提示:求出两梁的支反力,并且向梁的轴线方向和横向分解。显然两梁的横向荷载相同,而轴向荷载不同。
