杆AF、BE、EF相互铰接,并支承如图所示。今在AF杆上作用一力偶(P,P'),
杆AF、BE、EF相互铰接,并支承如图所示。今在AF杆上作用一力偶(P,P'),
admin
2022-08-02
48
问题

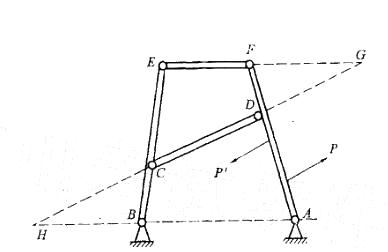

杆AF、BE、EF相互铰接,并支承如图所示。今在AF杆上作用一力偶(P,P'), 若不计各杆自重,则A支座反力作用线的方向应:
A.过A点平行力P B.过A点平行BG连线C.沿AG直线 D.沿AH直线
选项
答案
B
解析
提示:BE杆可用三力汇交原理得到B处反力过G点;再考虑整体平衡,(P,P')构成力偶,A、B处的约束力也应构成力偶。
