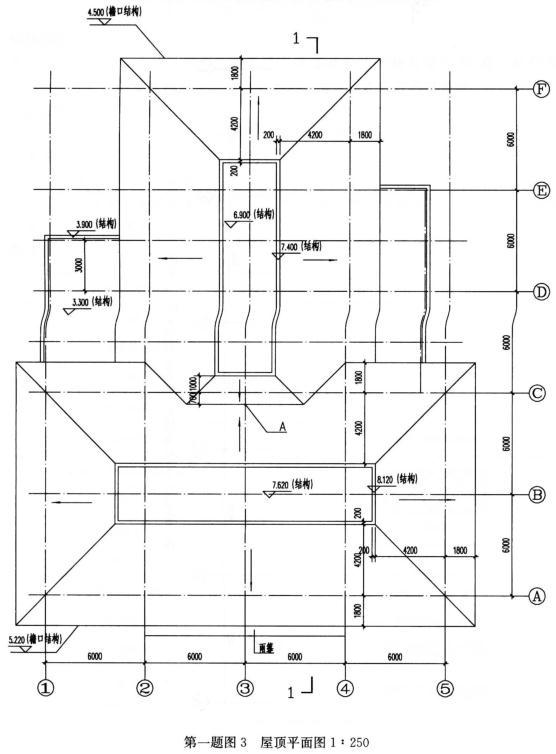

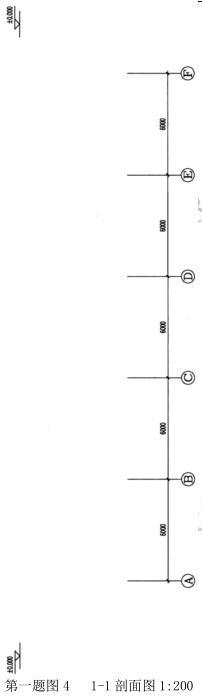

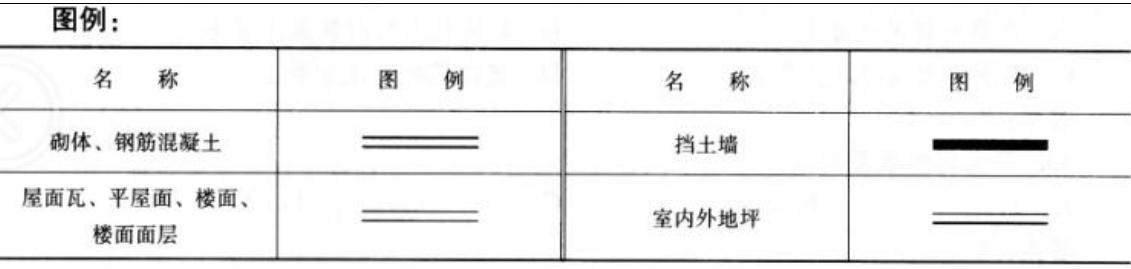

建筑剖面 任务描述: 第一题图 1~第一题图 3 为某坡地建筑平面图,按指定剖切线位置和构造要求绘制 1-1 剖面图,剖面图应正确反映平面图所示关系。 构造要求: ●结构:现浇钢筋混凝土框架结构。 ●柱:600mm×600mm 现浇钢筋混凝土柱。 ●梁:现浇钢筋混凝土梁,600mm×300mm(宽×高)。 ●墙:内外墙均为 300mm 厚砌体,挡土墙为 300mm 厚钢筋混凝土。 ●坡屋面:200mm 厚钢筋混凝土屋面板、上铺瓦屋面。屋面坡度 1:2.5。屋面挑檐无天沟和封檐板。 ●平屋面:100mm 厚现浇钢筋混凝土板,面层构造 150mm 厚。 ●楼面:200mm 厚现浇钢筋混凝土板,面层构造 100mm 厚。 ●楼梯:现浇钢筋混凝土板式楼梯,200mm 厚现浇钢筋混凝土板,面层构造 50mm 厚,梯级为300mm×150mm(宽×高)。 ●阳台、挑台、雨篷:板式结构,200mm 厚现浇钢筋混凝土板,阳台面层构造 50mm,雨篷板底齐门上口。 ●室内外地面:素土夯实,面层构造 200mm 厚。 ●门:M-1 门高 2700mm,M-2 门高 3900mm,M-3 门高 3300mm。 ●窗:C-1、C-2 落地窗,窗高至结构梁底;C-3 窗台高 900mm,窗高 3000mm。 ●栏杆:均为通透式金属栏杆。 ●水池:池底及池壁均为 200mm 厚钢筋混凝土。任务要求: 1.绘制 1-1 剖面图,按图例绘出构造要求所列各项内容及建筑可见线。 2.在 1-1 剖面上标注楼地面、楼梯休息平台标高,檐口、屋脊及屋顶平面图中 A 点的结构面标高。 3.根据作图结果,先完成作图选择题的作答。
选项
答案
解析

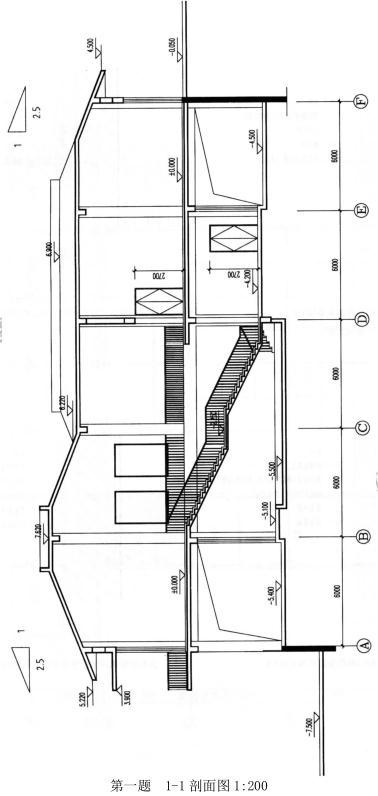

【参考答案】
