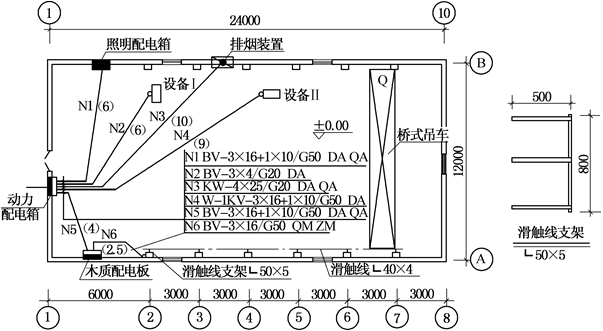

某车间电气动力安装工程如图所示。
说明:①室内外地坪标高相同(±0.00),图中尺寸标注均以mm计;②配电箱、板尺寸:宽×高×厚;动力配电箱:600×400×250;照明配电箱:500×400×220;木质配电板:400×300×25;③滑触线支架安装在柱上标高+6.0m处。(1)动力箱、照明箱均为定型配电箱,嵌墙暗装,箱底标高为+1.4m。木质配电板现场制作后挂墙明装,底边标高为+1.5m,配电板上仅装置一铁壳开关。(2)所有电缆、导线均穿钢保护管敷设。保护管除N6为沿墙、柱明配外,其他均为暗配,埋地保护管标高为-0.2m。N6自配电板上部引至滑触线的电源配管,在②柱标高+6.0m处,接一长度为0.5m的弯管。(3)两设备基础面标高+0.3m,至设备电机处的配管管口高出基础面0.2m,至排烟装置处的管口标高为+6.0m。均连接一根长0.8m同管径的金属软管。(4)电缆计算预留长度时不计算电缆敷设驰度、波形弯度和交叉的附加长度。连接各设备处电缆、导线的预留长度为1.0m,与滑触线连接处预留长度为1.5m。电缆头为户内干包式,其附加长度不计。(5)滑触线支架(┗50×50×5,每米重3.77kg)采用螺栓固定;滑触线(┗40×40×4,每米重2.422kg)两端设置指示灯。(6)图中管路旁括号内数字表示该管的平面长度。(计算结果保留两位小数)【问题】依据《全国统一安装工程预算工程量计算规则》,计算电气安装工程量计算表中分项工程工程量,并将计量单位、工程量及其计算过程填入相应栏目中。
选项
答案
解析
电气安装工程量计算表
