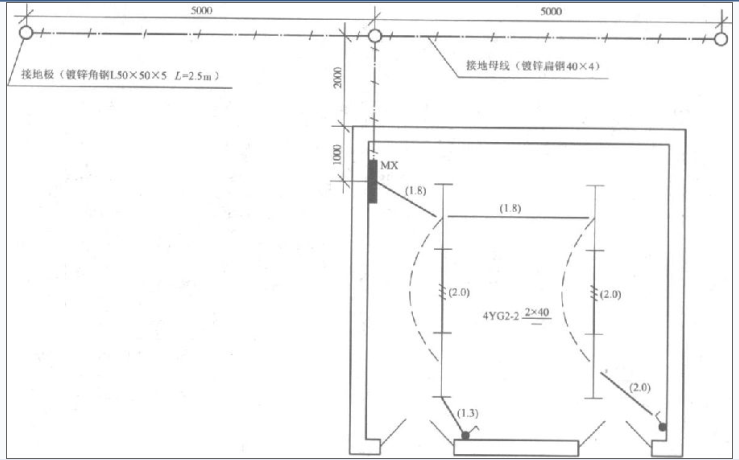

某电话机房照明系统中一回路,如图2-1所示。 图2-1电话机房照明平面图

免费题库2022-08-02  43

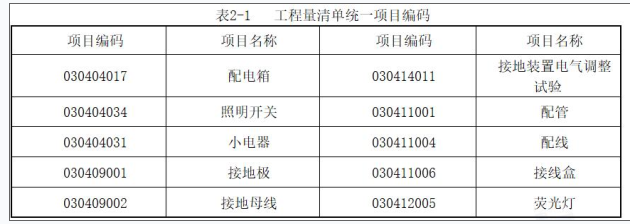

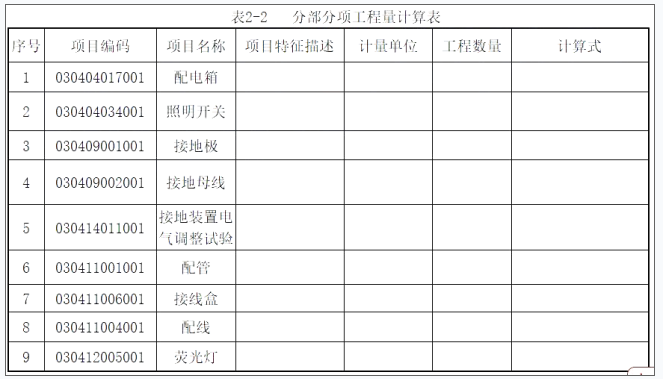

问题 某电话机房照明系统中一回路,如图2-1所示。图2-1电话机房照明平面图说明:(1)照明配电箱MX为嵌入式安装,金属箱体尺寸;600×400×200(宽×高×厚,mm),安装高度为下口离地1.6m;(2)管线均为镀锌电线管φ20沿砖墙、混凝土顶板内暗配,顶管标高为4m;管内穿阻燃绝缘导线ZR-BV1.5mm2;(3)接地母线采用-40×4(mm)镀锌扁钢,埋深0.7m,由室外进入外墙皮后的水平长度为1m,进入配电箱内长度为0.5m,室内外地坪无高差:(4)单联单控暗开关规格为250V 10A,安装高度为下口离地1.4m:(5)接地电阻要求小于4Ω;(6)配管水平长度见图2-1括号内数字,单位为米。2.相关项目编码见表2-1【问题】根据图2-1所示内容和《通用安装工程工程量计算规范》的规定,列式计算接地母线、配管和配线的工程量。将计算过程填入“表2-2分部分项工程量计算表”中。

选项

答案

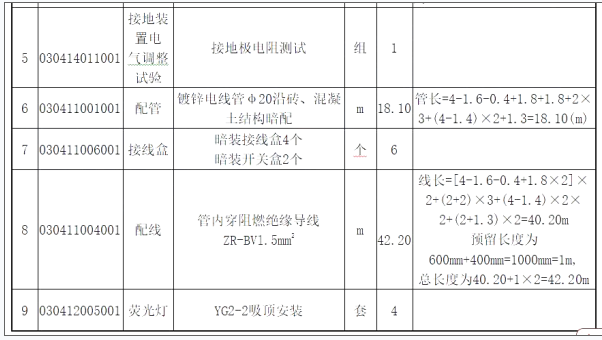

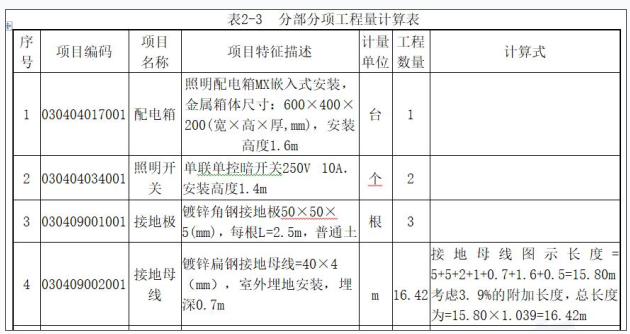

解析 根据《通用安装工程工程量计算规范》的规定,列表计算接地母线、配管和配线的清单工程量,计算过程见表2-3。
