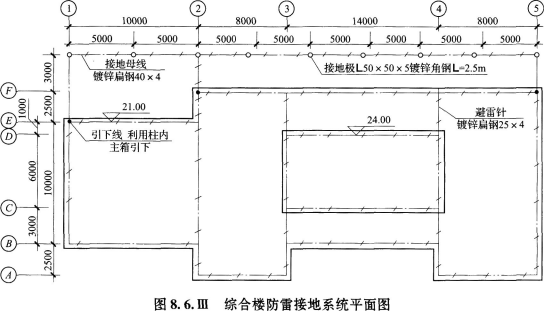

某综合楼防雷接地系统平面图如图8.6.Ⅲ所示。 说明: 1.图示标高以室

admin2022-08-02  27

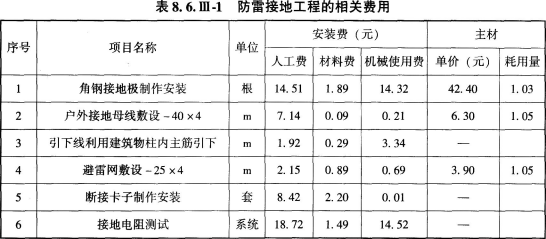

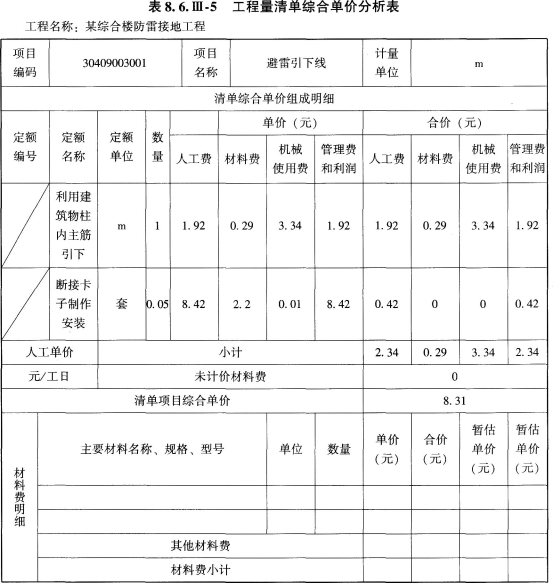

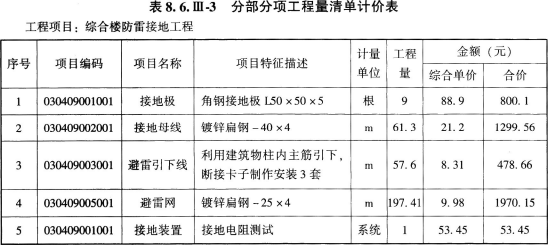

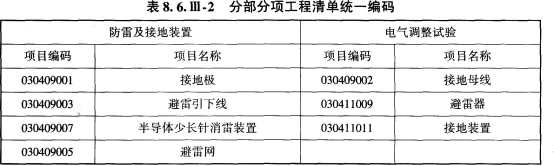

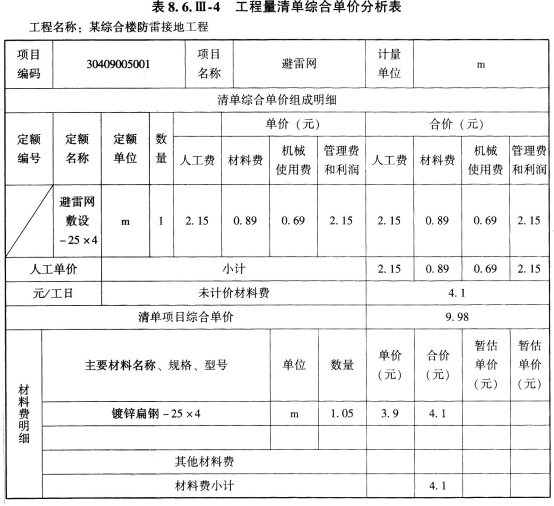

问题 某综合楼防雷接地系统平面图如图8.6.Ⅲ所示。说明:1.图示标高以室外地坪为 ±0.00计算,不考虑墙厚,也不考虑引下线与避雷网,引下线与断接卡子的连接耗量。2.避雷网均采用-25 ×4镀锌扁钢, C~D/③~④部分标高为24m,其余部分标高均为21m。3.引下线利用建筑物柱内主筋引下,每一处引下线均需焊接2根主筋,每一引下线离地坪1.8m处设一断接卡子。4.户外接地母线均采用-40 ×4镀锌扁钢,埋深0.7m。5.接地极采用L50 ×50×5镀锌角钢制作,L=2.5m。6.接地电阻要求小于10欧姆。7.图中标高单位以m计,其余均为mm。表8.6. Ⅲ-1中数据为计算该防雷接地工程的相关费用。管理费和利润分别按人工费的55%和45%计算。分部分项工程量清单的统一编码如表8.6.Ⅲ-2所示。问题:1.根据图示内容和《通用安装工程工程量计算规范》GB 50856--2013的规定,计算相关工程量和编制分部分项工程量清单计价表。将户外接地母线敷设(以断接卡子1.8m处作为接地母线与引下线分界点)、引下线利用建筑物柱内主筋引下和避雷网敷设的工程量计算式填入表8.6. Ⅲ-3,并填写表8.6.Ⅲ-3“分部分项工程量清单计价表”。2.依据上述相关费用数据计算避雷网项目的工程量清单综合单价,并分别填入表8.6. Ⅲ-4“分部分项工程量清单综合单价计算表”。3.依据上述相关费用数据计算避雷引下线项目的工程量清单综合单价,并分别填入表8.6. Ⅲ-5“分部分项工程量清单综合单价计算表”。(计算结果均保留两位小数)

选项

答案

解析 问题1: (1)户外接地母线敷设工程量计算式:[(5×8)+(3+2.5)+3+3+(0.7+1.8)× 3]×(1+3.9%)=59×1.039=61.30(m)(2)引下线利用建筑物柱内主筋引下工程量计算式:(21-1.8)×3=57.60(m)(3)避雷网敷设工程量计算式:[(2.5+10+2.5)×4+10+(10+8+14+8)×2+14×2+(24-21)×4]×(1+3.9%)=190×1.039=197.41(m)问题2:
