  3. 某公司承建一座桥梁工程，桥梁上部结构为 9 孔 45m 预应力混凝土单箱单室斜腹

某公司承建一座桥梁工程，桥梁上部结构为 9 孔 45m 预应力混凝土单箱单室斜腹

admin2022-08-02  30

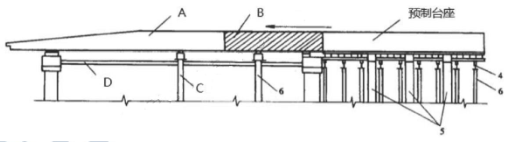

问题 某公司承建一座桥梁工程，桥梁上部结构为 9 孔 45m 预应力混凝土单箱单室斜腹板等截面箱型梁，箱梁梁高为 3.2m，箱梁宽为 14.49m，顶板厚度为 0.28m，采用多点顶推施工，主要临时设施及机具设备包括起重机、预制台座、混凝土拌合楼、混凝土输送泵、横向导向、顶推千斤顶、滑动装置等。预制平台纵向布置图见下图。根据设计施工图，在南岸设置箱梁预制台座，预制台座侧面安装--台 80T 的塔吊，作为制梁台座和钢导梁的安装，箱梁钢筋，模板，预应力张拉的起吊设备。为改善箱梁在顶推过程中的受力情况，在箱梁前端安装钢导梁，临时墩之间用钢管作为纵向联接，使千斤顶推力与箱梁动摩阻力平衡，使各墩不受水平力。顶推墩每个基础设有 8 根钻孔桩，桩径 1.5 米，采用旋挖钻结合冲击钻成孔，浇筑水下混凝土的方式。施工单位制定详细的施工方案及要求，主要事件如下：事件 1:施工方案内容包括编制依据:工程概况；工艺流程及操作要点、关键技术参数与技术措施等内容。由项目专业工程师编制，项目技术部门组织审核，由项目技术负责人审批后实施。事件 2:顶推施工工序:预制场准备工作→E→顶推设备安装→预制节段→张拉预应力筋→顶推预制节段→管道压浆→顶推就位→F→张拉后期预应力筋→管道压浆→落梁与更换支座等。事件 3:施工单位制定预应力施工操作要点如下:预应力张拉采用分级对称张拉，初应力为张拉控制应力的 10%，从初应力到张拉控制应力为20%的实测伸长值为 22.5mm，从初应力到张拉控制应力的实测伸长值为 194.5mm。计算的预应力钢筋的伸长值为 212.5mm。【问题】1.写出预制平台纵向布置图中 A、B、C、D 的名称。2.事件 1 中，施工方案内容是否完整？若不完整，请补充。3.事件 1 中，施工方案的审批程序是否正确？若不正确，请写出正确程序。4.写出事件 2 中 E、F 的名称，并指出哪几个步骤为循环步骤。5.事件 3 中，张拉伸长值控制是否满足要求？并说明理由。
选项
答案
解析 1.A：钢导梁；B：箱型梁；C:临时墩；D：钢管（撑）。
2.（1）不完整。
（2）施工方案内容还应包括编制依据；施工技术方案设计图；技术方案的主要有关计算书；安全、环保、质量保证、文物保护及文明施工措施；预案措施。
3.（1）不正确。
（2）对于重大施工方案，应由项目技术负责人组织编制，施工单位技术管理部门组织审核，必要时组织相关专家进行论证，由施工单位技术负责人进行审批。
4.（1）E：制作模板与安装钢导梁；F：放松临时预应力筋拆除辅助设备。
（2）循环步骤：预制节段→张拉预应力筋→顶推预制节段→管道压浆。
5.（1）满足要求。
（2）理由：实际伸长值=194.5+22.5=217mm
（217-212.5）/212.5=2%＜6%
