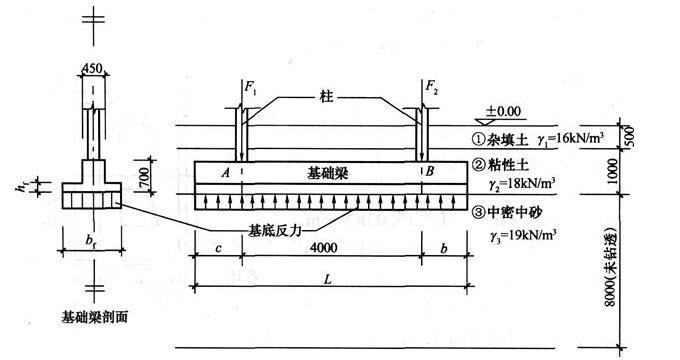

问题某双柱下条形基础梁，由柱传至基础梁顶面的上部结构竖向力设计值分别为F1和F2。基础梁尺寸及工程地质剖面如图所示。假定基础梁为无限刚度，地基反力按直线分布。

假定F1=1100kN，F2=900kN，右边支座悬挑尺寸b=1000mm。则基础梁左边支座悬挑尺寸c为下列何项尺寸时，地基反力才呈均匀（矩形）分布？（　　）A、1100mmB、1200mmC、1300mmD、1400mm

选项 A、1100mm
B、1200mm
C、1300mm
D、1400mm

答案 D

解析假设F1，F2的合力点距B点的距离为x，则（F1+F2）x=F1×4，解得

基础梁由右边支座B外挑尺寸b=1000mm，基底反力为均匀分布，则基础形心应与合力重合，则由A点外伸的尺寸x2应为：x2=2.2+1.0-（4-2.2）=1.4m。
