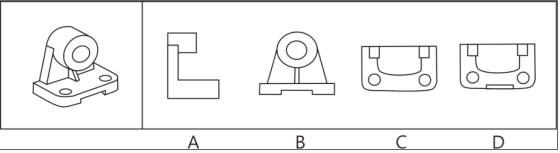

左图为给定的多面体,从任一角度观看,下面哪项是该多面体的视图? A.如上图所示

admin2022-08-02  40

问题 左图为给定的多面体,从任一角度观看,下面哪项是该多面体的视图?A.如上图所示B.如上图所示C.如上图所示D.如上图所示

选项 A.如上图所示
B.如上图所示
C.如上图所示
D.如上图所示

答案 B

解析 第一步,明确设问内容。
选择是左侧立体图形的视图选项。
第二步,分析选项。
A项:从外部轮廓观察发现是左视图,但是下面的长方形和右侧的小长方形中间应该有分界线,而选项没有,排除;
B项:从外部轮廓观察发现是主视图,正确;
C项:从外部轮廓观察发现是俯视图,但图形中的大圆套小圆在俯视图中应为直线而不是弧线,排除;
D项:是俯视图,但下边不应存在一个长方形,错误。
因此,选择B选项。
