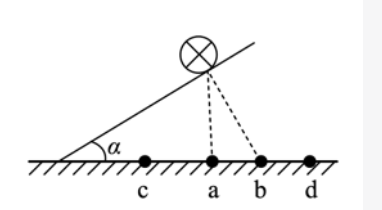

问题 如图所示,在水平台面上放置有一光滑斜面,倾角为α,在斜面上某处放了一个垂直于纸面的直导线,在导线中通有垂直纸面向里的电流,图中a点在导线正下方,b点与导线的连线与斜面垂直,c点在a点左侧,d点在b点右侧。现欲使导线静止在斜面上,下列措施可行的是(  )。A.在a处放置一电流方向垂直纸面向里的直导线B.在b处放置一电流方向垂直纸面向里的直导线C.在c处放置一电流方向垂直纸面向里的直导线D.在d处放置一电流方向垂直纸面向里的直导线

选项 A.在a处放置一电流方向垂直纸面向里的直导线
B.在b处放置一电流方向垂直纸面向里的直导线
C.在c处放置一电流方向垂直纸面向里的直导线
D.在d处放置一电流方向垂直纸面向里的直导线

答案 D

解析 第一步,确定题型。考查受力分析与电磁学相关知识。第二步,根据题干信息进行分析。对直导体棒受力分析,除受到重力与支持力外,还要受到安培力才能平衡,根据重力与支持力的方向,结合平行四边形法则,只有安培力在两虚线范围内,直导线才会处于平衡状态;再根据同向电流相互吸引,只有在d处放置一电流方向垂直纸面向里的直导体棒,才可能保持导体棒静止在斜面上,只有d位置可以。
