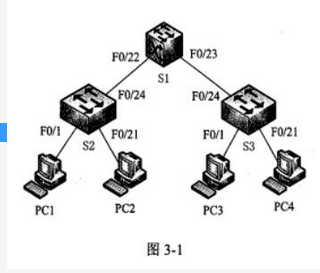

问题 阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。【说明】某公司网络拓扑结构图如图3-1所示，其中S1为三层交换机。【问题1】由于公司分为多个部门，网管员决定为公司各部门分别划分不同的VLAN。为便于管理，网管员应采用（1）方法划分VLAN。如图3-1所示，PC1和PC3处于VLAN10，PC2处于VLAN 20，PC4处于VLAN40,PC1发送的广播数据包（2）能收到。为了实现公司全网互通，需实现VLAN间通信，应在（3）或者三层交换机上实现，以上两种设备工作在OSI的（4）。（1）～（4）备选答案：（1）A．基于IP地垃B．基于交换机端口C．基于MAC地址D．基于不同用户（2）A．仅PC3B.PC2和PC4C．仅PC2D．PC3和PC4（3）A．路由器B.网桥C.HUBD.防火墙（4）A．物理层B．数据链路层C．网络层D．传输层【问题2】（8分）网管员对交换机完成了基本配置，基本配置代码如下所示，请将下面配置代码或注释补充完整。Switch>Switch>（5）//进入特权模式Switch#config（6）//进入配置模式Switch（config）#hostname（7）//为交换机命名为S2S2（config）#interface fastEtheniet 0/24S2（config-if-range）#switchport mode trunk//（8）S2（config）#mterface（9）fastEthernet 0/1-10S2（config-if-range）#switchport access vlan 10//（10）S2（config）#mter face ran ge'fastE thernet 0/11-23S2（config-if-range）#switchport access（11）20S2（coiifig if-range）#（12）//退出到特权模式S2#．．．．．．S3配置与S2同，略去【问题3】（6分）公司划分了VLAN 10、VLAN20和VLAN 30三个VLAN，其中三个VLAN的网关分别为：192.168.10.254/24，192.168.20.254/24和192.168.30.254/24。为实现VLAN间通信，需对三层交换机S1进行相应配置，配置代码如下，请将下面配置代码或注释补充完整。行号代码1 S1>enalb2 S1#config terminal3 S1（config）#interface（13）10//进入VLAN10接口4 S1（config-if）#address（14）255.255.255.0//配置VLAN10网关地址5 S1（config-if）#no shutdown........6 S1（config-if）#exit//（15）7 S1（config）#ip routing//（16）8 S1（config）#在上面的代码中，第（17）行代码是可以省略的。（17）备选答案（2分）A.2 B．4 C.5 D．7【问题4】（2分）完成以上配置后，测试发现PC1可以与PC2通信，但无法与PC3和PC4通信，PC3和PC4均无法ping通其各自网关地址。最可能的原因是（18）。（18）备选答案A.VLAN间路由配置错误B.网关IP地址配置错误C.S1至S3间链路类型配置错误D.VLAN划分错误
选项
答案
解析 问题1（1）B  （2）A （3）A （4）C问题2（5）enable  （6）terminal   (7) S2  （8）配置为trunk模式 （9） range （10）进入VLAN10（11） vlan   （12） end问题3（13）vlan  （14） 192.168.10.254 （15）退出接口配置模式 （16）开启路由  （17）C问题4（18） C
【解析】

考试从2018年，所有设备配置全部变为华为设备，思科的配置不再考了，这一部分大家就不要看了。问题1  根据不同的部们来划分vlan是一种基于端口划分vlan的方式。同一个vlan内的pc可以相互通信，也可以传输广播信息。因此能收到pc1的广播包的机器就只有pc3.  Vlan之间相互隔离，若要是想vlan’之间的通信，必须使用三层设备进行转发，如路由器，三层交换机等。所谓的三层设备实际上就是指工作在osi参考模型的第三层也就是网络层的设备。问题2和问题3，不再考试。问题4因为测试发现PC1可以与PC2通信，但无法与PC3和PC4通信，PC3和PC4均无法ping通其各自网关地址，可以看出vlan之间的通信正常，说明三层设备都正常吗，但是pc3和pc4不能ping通网关，说明他们与三层设备之间不能通信。可能是pc3和pc4所在的交换机与网关之间的通信有问题，从4个选项来看，很有可能得就是链路类型错，导致完全不能通信。
