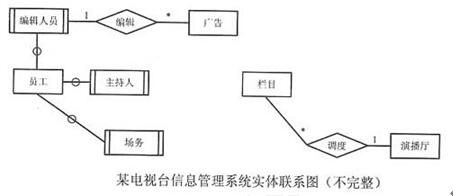

问题 阅读下列说明，回答问题1 至问题3，将解答填入答题纸的对应栏内。【说明】某电视台拟开发一套信息管理系统，以方便对全台的员工、栏目、广告和演播厅等进行管理。【需求分析】(1)系统需要维护全台员工的详细信息、栏目信息、广告信息和演播厅信息等。员工的信息主要包括：工号、姓名、性别、出生日期、电话和住址等，栏目信息主要包括：栏目名称、播出时间和时长等。广告信息主要包括：广告编号、价格等。演播厅信息包括：房间号、房间面积等。(2)电视台根据调度单来协调各档栏目、演播厅和场务。一个销售档栏目只会占用一个演播厅，但会使用多名场务来进行演出协调。演播厅和场务可以被多个栏目循环使用。(3)电视台根据栏目来插播广告。每档栏目可以插播多条广告，每条广告也可以在多档栏目中插播。(4)一档栏目可以有多名主持人，但一名主持人只能主持一档栏目。(5)一名编辑人员可以编辑多条广告，一条广告只能由一名编辑人员编辑。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图所示。【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整)：演播厅(房间号，房间面积)栏目(栏目名称，播出时间，时长)广告(广告编号，销售价格，___(1)___)员工(工号，姓名，性别，出生日期，电话，住址)主持人(主持人工号，___(2)___)插播单(___(3)___，播出时间)调度单(___(4)___)【问题1】补充图中的联系和联系的类型。【问题2】根据图，将逻辑结构设计阶段生成的关系模式中的空（1）~（4）补充完整。 用下划线指出（1）~（4）所在关系模式的主键。【问题3】现需要记录广告商信息，增加广告商实体。一个广告商可以提供多条广告，一条广告只能由一个广告商提供。请根据该要求，对图进行修改，画出修改后的实体间联系和联系的类型。
选项
答案

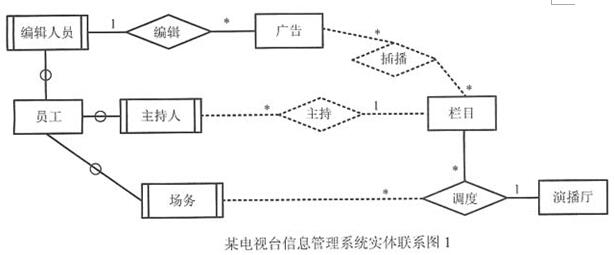

解析 1、这是一道要求读者掌握数据库的概念结构设计的综合分析题，本题的解答思路如下。仔细阅读题干给出的说明信息，由其中关键信息"(3)电视台根据栏目来插播广告。每档栏目可以插播多条广告，每条广告也可以在多档栏目插播"等可知，图中实体"广告"与实体"栏目"之间存在联系"插播"，其联系的类型为多对多(m:n)。基于题干给出的"(4)一档栏目可以有多个主持人，但一名主持人只能主持一档栏目"等关键信息可知，图中实体"栏目"与实体"主持人"之间存在联系"主持"，其联系的类型为一对多(1:n)。根据题干给出的关键信息"(2)电视台根据调度单来协调各档栏目、演播厅和场务。一个销售档栏目只会占用一个演播厅，但会使用多名场务来进行演出协调。演播厅和场务可以被多个栏目循环使用"等关键信息可知，图中实体"场务"与联系"调度"之间存在关联，其关联的类型为多(n)。整理以上分析结果，结合图可得出完整的信息管理系统实体联系图，如图所示。2、(1)编辑人员工号          (2)栏目名称   (3)栏目名称，广告编号    (4)栏目名称，房间号，场务工号广告(广告编号，销售价格，编辑人员工号)主持人(主持人工号，栏目名称)插播单(栏目名称，广告编号，播出时间)调度单(栏目名称，房间号，场务工号)这是一道要求读者掌握数据库的逻辑结构设计的综合理解题，本题的解答思路如下。基于问题1的分析结果，在图中实体"编辑人员"与实体"广告"之间存在联系"编辑"，其联系的类型为一对多(1:n)。结合题干说明信息中已给出的关系模式：员工(工号，姓名，性别，出生日期，电话，住址)，可知"广告"关系模式中需要加入一端实体的主键"编辑人员工号"(即空缺处所填写的内容)。结合常识可知，属性"广告编号"唯一标识每一条"广告"的数据记录，因此它是"广告"关系模式的主键。同理，在图中实体"栏目"与实体"主持人"之间存在联系"主持"，其联系的类型为一对多(1:n)。题干中已给出的关系模式：栏目(栏目名称，播出时间，时长)，可知"主持人"关系模式中需要加入一端实体的主键"栏目名称"(即空缺处所填写的内容)。结合常识可知，属性"主持人工号"唯一标识每一条"主持人"的数据记录，因此它是"主持人"关系模式的主键。对于图中联系类型为多对多(m:n)的"插播"联系，应将其转换成一个独立的关系模式，其属性为两端实体类型的主键加上联系类型自身的属性，而该关系模式的主键为两端实体主键的组合。因此空缺处应填入"栏目名称，广告编号"。属性"栏目名称"、"广告编号"的组合是"插播单"关系模式的主键。对于图中联系类型为1:m:n的"调度"联系，应将其转换成一个独立的关系模式，其属性为三端实体类型的主键加上联系类型自身的属性，而该关系模式的主键为三端实体主键的组合。因此空缺处应填入"栏目名称，房间号，场务工号"。属性"栏目名称"、"房间号"、"场务工号"的组合是"调度"关系模式的主键。3、这是一道要求读者掌握数据库的概念结构设计的综合应用题，本题的解答思路如下：如果需要广告商信息，则新增一个"广告商"实体，而一个广告商可以提供多条广告，一条广告只能由一个广告商提供，因此"广告商"和"广告"两个实体之间都存在联系"提供"，其联系的类型都为一对多(1:n)。修改后的某电视台信息管理系统的实体联系图如图所示。
