某客户信息管理系统中保存着两类客户的信息: (1)个人客户。对于这类客户,系统

练习题库2022-08-02  57

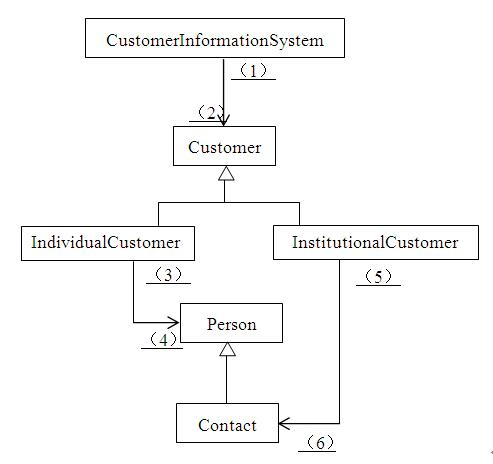

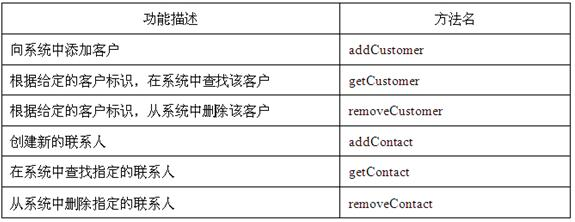

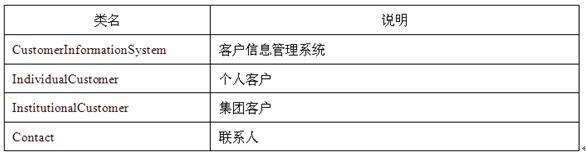

问题 某客户信息管理系统中保存着两类客户的信息:(1)个人客户。对于这类客户,系统保存了其客户标识(由系统生成)和基本信息(包括姓名、住宅电话和E-mail)(2)集团客户。集团客户可以创建和管理自己的若干名联系人。对于这类客户,系统除了保存其客户标识(由系统生成)之外,也保存了其联系人的信息。联系人的信息包括姓名、住宅电话、E-mail、办公电话以及职位该系统除了可以保存客户信息之外,还具有以下功能:(1)向系统中添加客户(addCustomer)(2)根据给定的客户标识,在系统中查找该客户(getCustomer)(3)根据给定的客户标识,从系统中删除该客户(removeCustomer)(4)创建新的联系人(addContact)(5)在系统中查找指定的联系人(getContact)(6)从系统中删除指定的联系人(removeContact)该系统采用面向对象方法进行开发。在面向对象分析阶段,根据上述描述,得到如表2-5所示的类表2-5  得到的各种类类名说明CustomerInformationSystem客户信息管理系统IndividualCustomer个人客户InstitutionalCustomer集团客户Contact联系人描述该客户信息管理系统的UML类图如图2-26所示图2-26  客户信息管理系统的UML类图【问题1】请使用说明中的术语,给出图2-26中类Customer和类Person的属性【问题2】识别关联的多重度是面向对象建模过程中的一个重要步骤。根据说明中给出的描述,完成图中的(1)~(6)【问题3】根据说明中的叙述,抽象出如表2-6所示的方法,请指出图2-26中的类CustomerInformationSystem和InstitutionalCustomer应分别具有其中的哪些方法表2-6  抽象出的方法

选项

答案

解析 【问题1】
Customer的属性:客户标识
Person的属性:姓名、住宅电话、E-mail
【问题2】
(1)1(2)0..*(3)1
(4)1(5)1(6)1..*
【问题3】
CustomerInformationSystem的方法:addCustomer,getCustomer,removeCustomer
InstitutionalCustomer的方法:addContact,getContact,removeContact
【解析】
根据题目描述得知,客户信息管理系统的功能是管理个人用户和集团用户,个人用户和集团用户的区别在于集团用户有自己的联系人,而个人用户没有。
【问题1】
问题1要求考生给出类Customer和Person的属性。在图2-26中,Customer表示客户类,IndividualCustomer和InstitutionalCustomer都是Customer的子类,IndividualCustomer是个人客户,InstitutionalCustomer是集团客户。既然Customer是个人客户类和集团客户类的父类,则它必有两者的共同点。由于集团客户和个人客户都有客户标识,所以Customer的属性为"客户标识"。Contact是联系人,只有集团客户才有联系人。Person类是Contact类的父类,同时又与IndividualCustomer有关联,所以Person类应具有Contact与IndividualCustomer的共同点,它们的共同点就是联系人与个人客户都有自己的基本信息:姓名、住宅电话和E-mail。因此,Person的属性有:姓名、住宅电话和E-mail。
【问题2】
类CustomerInformationSystem表示的是客户信息管理系统,Customer表示的是客户类,一个客户信息管理系统中应有多个客户。所以CustomerInformationSystem与Customer之间的关系应是1:*。IndividualCustomer与Person其实是个人客户与该客户的基本信息之间的关系,显然一个客户只有一个基本信息,所以它们也是1:1的关系。最后是InstitutionalCustomer与Contact之间的关系,这也就是集团客户与联系人之间的关系,由于一个集团客户可有多个联系人,同时至少需要有一个联系人(如果联系人数量为0,则此客户为个人客户)。所以InstitutionalCustomer与Contact之间的关系应为1:1..*。
【问题3】
一个原则就可以解决这个问题:与客户操作相关的为CustomerInformationSystem的方法,而与联系人相关的操作是InstitutionalCustomer的方法。
