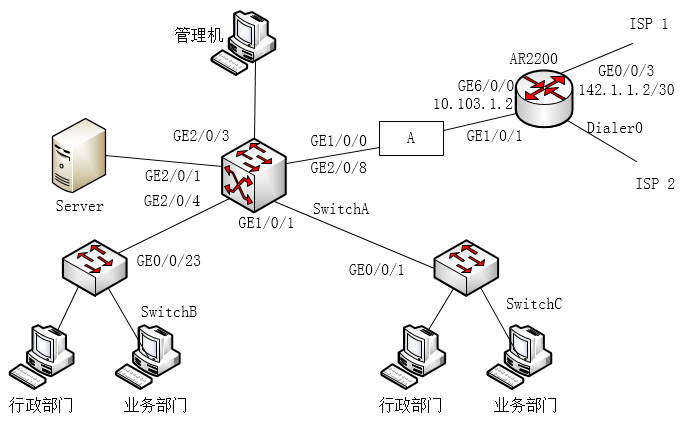

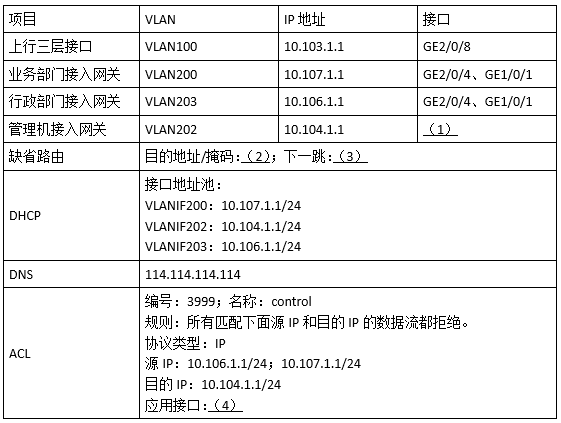

问题 某单位网络拓扑结构如图1-1所示。图1-1【问题1】（10分）1.结合网络拓扑图1-1，将SwitchA业务数据规划表中的内容补充完整。表1-12.根据表1-1中的ACL策略，业务部门不能访问（5）网段。【问题2】（4分）根据表1-1及图1-1可知，在图1-1中为了保护内部网络，实现包过滤功能，位置A应部署（6）设备，其工作在（7）模式.【问题3】（6分）根据图1-1所示，公司采用两条链路接入Internet，其中，ISP 2是（8）链路。路由器AR2200的部分配置如下：detect-group 1detect-list 1 ip address 142.1.1.1timer loop 5ip route-static 0.0.0.0 0.0.0.0 Dialer 0 preference 100ip route-static 0.0.0.0 0.0.0.0 142.1.1.1 preference 60?detect-group 1由以上配置可知，用户默认通过（9）访问Internet，该配置片段实现的网络功能是（10）。（8）备选答案：A.以太网B.PPPOE（9）备选答案：A.ISP1 B.ISP2
选项
答案
解析 【问题1】
（1）GE2/0/3
（2）0.0.0.0/0.0.0.0
（3）10.103.1.2
（4）GE2/0/3
（5）管理机
【问题2】
（6）防火墙
（7）透明模式
【问题3】
（8）B
（9）A
（10）网络冗余备份
【问题1】结合网络拓扑图，填写数据规划表，其中（1）为GE2/0/3。
缺省路由的目的地址/掩码是（2）是0.0.0.0/0/0.0.0，下一跳是（3）10.103.1.2。
ACL是拒绝业务部门和行政部门去访问（5）管理机，那么ACL应用的接口应该是（4）GE2/0/3。
【问题2】为了保护内部网络，实现包过滤功能，位置A应该部署（6）防火墙，由于接口不设置IP，所以工作在（7）透明模式。
【问题3】通过关键词Dialer0分析，判断ISP2是（8）B选项PPPOE拨号链路，通过AR2220默认路由的优先级分析，用户默认通过（9）A选项ISP1访问因特网。双ISP的配置实现了（10）网络冗余备份的功能。
