问题 阅读下列说明，回答问题。【说明】逻辑覆盖法是设计白盒测试用例的主要方法之一，通过对程序逻辑结构的遍历实现程序的覆盖。针对以下由C语言编写的程序，按要求回答问题。int XOR(char * filename,unsigned long key){    FILE * input = NULL , *output =NULL;   //i    char * outfilename = NULL;    int len = strlen(filename);    unsigned char buffer;    if( (filename[len-2] == '.')&& (filename[len-1] == 'c') ) { //2,3    outfilename = new char[len+1];  //4    strcpy(outfilename, filename);    outfilename[len-2] = '\0';    }    else{   //5    outfilename = new char[len+5];    strcpy(outfilename, filename);    strncat(outfilename,".c",2);    }    input =fopen(filename,"rb");    if( input == NULL) {   //6    cout ＜＜ "Error opening file " ＜＜ filename ＜＜ endl;  //7    delete [] outfilename;    outfilename = NULL;    return 1;    }    output =fopen(outfilename,"wb");    if( output == NULL ) {   //8    cout ＜＜ "Error creating output file " ＜＜ outfilename ＜＜ endl;  //9    delete [] outfilename;    outfilename = NULL;    return 1;    }    while( ! feof(input) ) {  //10    if(fread(&buffer,sizeof(unsigned char),1,input) != 1 ) {   //11    if( ! feof(input) ) {   //12    delete [] outfilename;  //13    outfilename = NULL;    fclose(input);    fclose(output);    return 1;    }    }    else{   //14    buffer ^= key;    fwrite(&buffer,sizeof(unsigned char),1,output);    }    }    fclose(input);   //15    fclose(output);    delete [] outfilename;    return 0;    }请画出上述程序的控制流图，并计算其控制流图的环路复杂度VG.
选项
答案

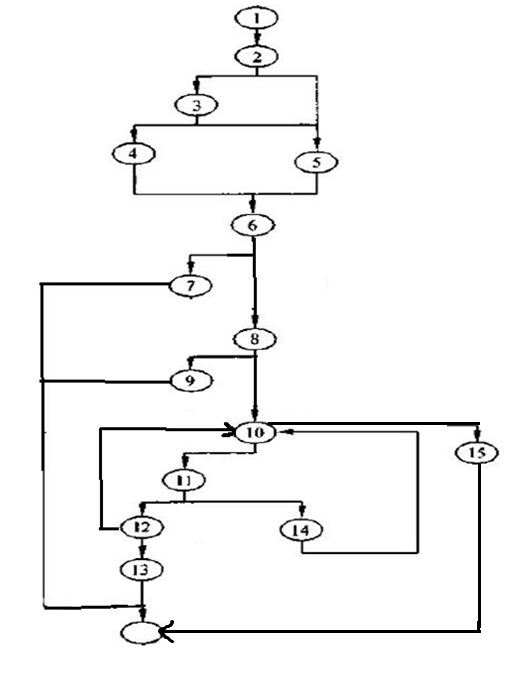

解析 环路复杂度V(G)=8。本问题考查白盒测试用例设计方法：基本路径法。涉及的知识点包括：根据代码绘制控制流图、计算环路复杂度。控制流图是描述程序控制流的一种图示方式，它由节点和定向边构成。控制流图的节点代表一个基本块，定向边代表控制流的方向。其中要特别注意的是，如果判断中的条件表达式是复合条件，即条件表达式是由一个或多个逻辑运算符连接的逻辑表达式，则需要改变复合条件的判断为一系列之单个条件的嵌套的判断。本题程序中，if( (filename[len-2]=='.')&&(filename[len-1]=='c') )这条判断语句中的判定由两个条件组成，因此在画控制流图的时候需要拆开成两条判断语句。程序的环路复杂度等于控制流图中判定节点的个数加1，本题控制流图中判定节点个数为7，所以V(G)=8。
