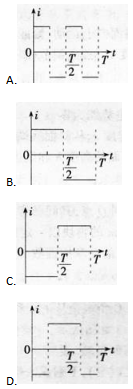

问题 如图所示，xOy坐标系第一象限内有垂直纸面向外的匀强磁场，第三象限内有垂直纸面向里的匀强磁场，磁感强度大小均为B，第二、四象限内没有磁场。一个围成四分之一圆弧形的导体环Oab，其圆心在原点0，开始时导体环在第四象限，且导体环两边Oa、Ob恰好分别与x轴、y轴重合，从t=0时刻开始导体环绕o点在xOy坐标平面内逆时针匀速转动。规定逆时针方向为电流的正方向，在导体环转动一周的过程中，下列能正确表示环内感应电流i随时间t变化的图像是（  ）。
选项
答案 D
解析 导体环进入磁场时，磁通量发生变化．形成感应电流，根据右手定则可知，形成顺时针方向的电流，即电流为负值，故A、B两项错误。转过90°之后开始出磁场，根据楞次定律可知，磁通量减小，形成逆时针方向的感应电流，转过180°后，进入第三象限的磁场，根据楞次定律可知，形成逆时针方向的感应电流，转过27°时，开始出磁场，会形成顺时针方向的感应电流，感应电流大小．所以导体环匀速转动,会形成大小恒定的感应电流，D项正确。
