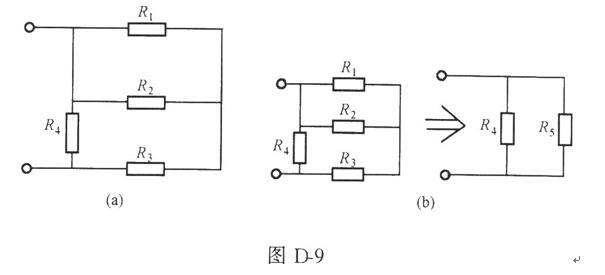

问题 如图D-9所示，R1=R2=R3=R4，求等效电阻R。
选项
答案
解析 解：图(a)的等效电路为图(b)，由图(b)可得
    R5=R1×R2／(R1+R2)+R3=(3／2)R1
    R=R5×R4／(R5+R4)=3／5R1
    答：等效电阻R为3／5R1。
