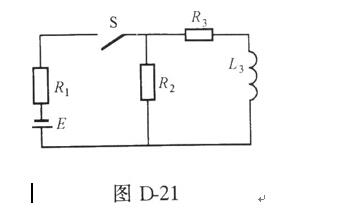

如图D-21所示的电路中,E=10V,R1=1.6kΩ, R2=6kΩ,R3=4kΩ,L=0.2H,把开关打开求:在换电路瞬间t=0+时, (1)电感中的电流iL(0+);(2)电感上的电压uL(0+)。
选项
答案
解析
解:R2与R3并联
R′=R2R3/(R2+R3)=6×4/(6+4)=2.4(kΩ)
R=R1+R′=1.6+2.4=4(kΩ)
L不起作用
I=E/R=10/4=2.5(mA)
iL=【R2/(R2+R3)】I=6/(6+4)×2.5=1.5(mA)
iL(O+)=1.5mA
uL(O+)=I(R2+R3)=1.5×(6+4)=15(V)
答:电感中电流为1.5mA,电感上的电压为15V。
