根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误的是（）。 A

免费题库2022-08-02 144

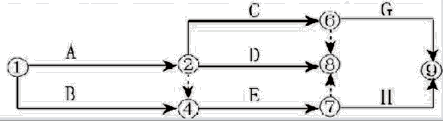

问题根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误的是（）。

A.节点编号错误B.逻辑关系错误C.有多个终点节点D.有多个起点节点

选项 A.节点编号错误
B.逻辑关系错误
C.有多个终点节点
D.有多个起点节点

答案 C

解析本题考查的是工作顺序安排。D工作没有紧后工作，它的终点是⑧，而G工作和H工作的终点是⑨。

转载请注明原文地址:https://tihaiku.com/jzgc/337373.html

本试题收录于：工程项目组织与管理题库投资咨询工程师分类
