某分部工程双代号网络计划如下图所示,图中错误包括( )。 A.有多个起点节点

admin2022-08-02  40

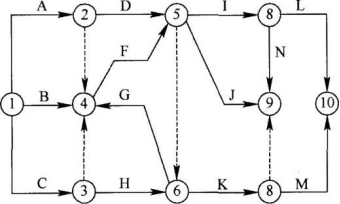

问题 某分部工程双代号网络计划如下图所示,图中错误包括(  )。A.有多个起点节点B.有多个终点节点C.存在循环回路D.节点编号重复E.节点编号有误

选项 A.有多个起点节点
B.有多个终点节点
C.存在循环回路
D.节点编号重复
E.节点编号有误

答案 BCDE

解析 本题考核的是双代号网络图的绘制规则。图中存在⑨、⑩两个终点节点;⑥→④节点编号有误;存在循环回路④→⑤→⑥→④;存在两个节点⑧。
