已知电气原则接线如下图所示(220kV出线未表示),当机组正常运行时,CB1、C

admin2022-08-02  31

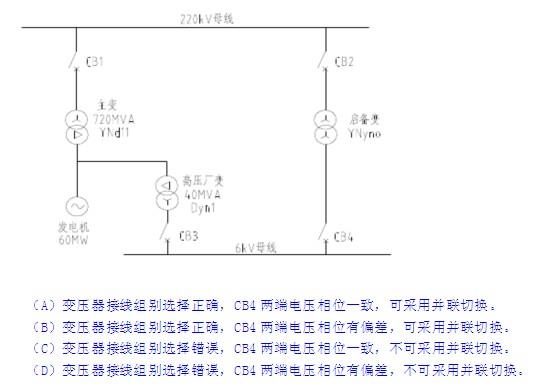

问题 已知电气原则接线如下图所示(220kV出线未表示),当机组正常运行时,CB1、CB2、CB3都在合闸状态, CB4在分闸状态,请分析并说明该状态下,下列哪项表述正确?

选项 已知电气原则接线如下图所示(220kV出线未表示),当机组正常运行时,CB1、CB2、CB3都在合闸状态, CB4在分闸状态,请分析并说明该状态下,下列哪项表述正确?

答案 A

解析 分析GB/T17468-2008附录A的图A.1的1点和11点向量图Y,d11的Y侧比发电机侧超前30,,而D,y1的Y侧也比发电机侧超前30,即6kV与220侧相位一致,均发
电机侧超前30,可以并联切换,所以选A
