某电力用户有若干10kV车间变电所,供电系统见下图,给定条件如下:1)35kV线路电源侧短路容量无限大。2)35/10kV变电所10kV母线短路容量104MV.A。3)车间A、B和C变电所10kV母线短路容量分别为102MV.A、100MV.A、99MV.A。4)车间B变电所3号变压器容量630kV.A、额定电压10/0.4kV( Y,yn0接线),其低压侧母线单相接地稳态接地电流为5000A。5)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护动作 时间分别为0s和0.5s。6)如果35/10kV变电站10kV出线保护装置为速动,短路电流持续时间为0.2s。
若至车间A的电源线路为10kV交联聚乙烯铝芯电缆,敷设在电缆沟中,线路计算负荷电流39A,车间A为两班生产车间,分析说明其电缆截面应选择下列哪一项数值? ()(A) 35mm2 (B)25mm2(C) 50mm2 (D) 70mm2
选项
答案
D

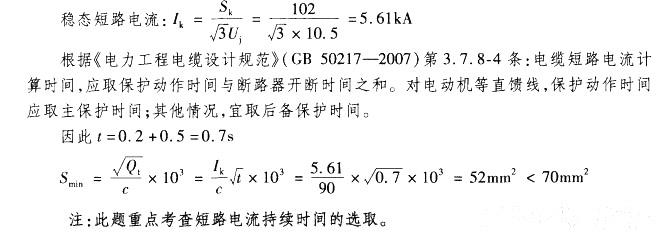

解析
《工业与民用配电设计手册》(第三版)P207中“校验电缆热稳定釆用后备保护动作时间与断路器分闸时间之和”,以及P211、212式(5-26)及表5-9。
