理想稳压管的电路如图所示,已知U1=12V,稳压管UZ1=5V,UZ2=8V,则
理想稳压管的电路如图所示,已知U1=12V,稳压管UZ1=5V,UZ2=8V,则
admin
2022-08-02
72
问题

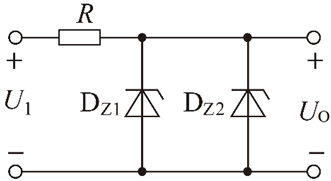

理想稳压管的电路如图所示,已知U1=12V,稳压管UZ1=5V,UZ2=8V,则UO值为( )。
A.5VB.8VC.3VD.13V
选项
A.5V
B.8V
C.3V
D.13V
答案
A
解析
DZ1和DZ2工作在反偏状态,且U1大于他们的稳压值,故他们可能击穿达到稳压的目的;又,UZ1<UZ2,DZ1先击穿达到稳压状态,而DZ2在DZ1达到稳压后不能击穿,只能工作在反偏状态,所以,UO=UZ1=5V。
