问题

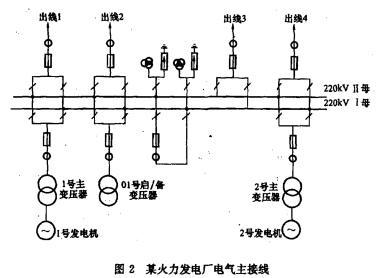

某火力发电厂电气主接线如图2所示。为节约线路走廊,出线1和出线2为同塔双回送出,出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置,断路器单列式布置,间隔宽度15m,母线采用支持式铝管母线,管母外径150mm,两组母线间距为5m。发电机额定容量均为300MW,最大连续容量为395MVA,母线穿越容量为800MVA。220kV最大短路电流为40kA,短路切除时间为0.3s.每台机厂用负荷为32MVA。
以下关于本电厂220kV断路器的描述中,错误的是()。A.宜选择额定电压为220kV的SF6断路器;B.如厂址基本地震烈度为9度,則不宜采用瓷柱式断路器;C.断路器的额定雷电冲击耐压可选950kV (峰值),额定短时工频耐压可选395kV(有效值);D.断路器的额定开断能力不仅要校验三相短路的情况,还要校验单相短路的情况。
选项
答案
A
解析
解答过程:
《导体和电器选择设计技术规定》(DL/T5222—2005)第9.2.1条规定,断路器的額定电压应不低于系统的最髙电压,因此该断路器的额定电压应为252kV。
