系统如图所示，系统中各元件在同一基准功率下的标幺值电抗：G：xd″＝x（2）＝0

admin2022-08-02  43
问题 系统如图所示，系统中各元件在同一基准功率下的标幺值电抗：G：xd″＝x（2）＝0.05，x（0）＝0.1（Y接线，中性点接地），E2″＝1.1；T：xT＝0.05，Y/Δ－11接法，中性点接地电抗xp＝0.05/3；负荷的标幺值电抗：xD＝0.9（YN接线）。则当图示f点发生A相接地短路时，发电机母线处的A相电压是（　　）。A.0.937B.0.94C.1.0194D.1.0231
选项 A.0.937
B.0.94
C.1.0194
D.1.0231
答案 C

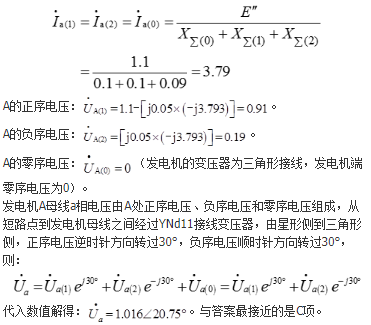

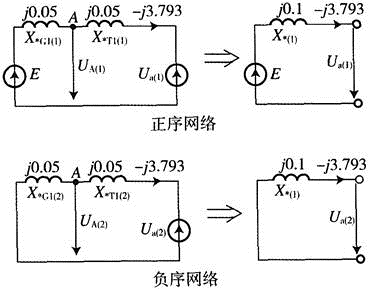

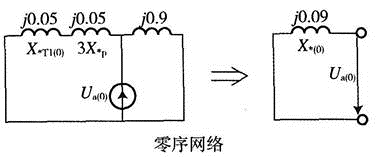

解析 因本题求A相电压，则正序网仅与发电机端提供的短路电流有关，零序网在变压器星形侧与负荷侧之间流通，不通过发电机。正（负）序网络图如题53解图（a）所示：零序网络图如题53解图（b）所示：各序总电抗为：X∑（1）＝Xd″＋XT＝0.05＋0.05＝0.1X∑（2）＝X（2）＋XT＝0.05＋0.05＝0.1X∑（0）＝（XT＋3XP）//Xd（0）＝0.1//0.9＝0.09根据单相接地故障的边界条件得到复合网络如题53解图（c）所示：A相正序、负序、零序电流相等为：
