问题

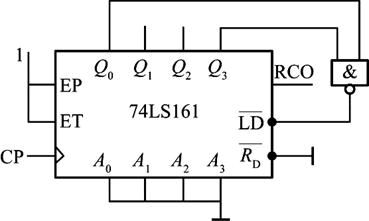

74LS161同步进制计数器（ ）。
A.十六进制加法计数B.十二进制加法计数C.十进制加法计数D.九进制加法计数
选项
A.十六进制加法计数
B.十二进制加法计数
C.十进制加法计数
D.九进制加法计数
答案
C
解析
由题可知，输入端口A3A2A1A0为0000。当LD端口的值为0时，输出端口Q3Q2Q1Q0＝A3A2A1A0，也就意味着一个循环的结束，即清零。当Q0和Q3都等于1时，通过“与非”门后的值为0，即输入LD端口的值为0，此时重新开始一个循环。所以当Q3Q2Q1Q0的值为1001时，输出端口Q3Q2Q1Q0的值等于输入端口A3A2A1A0的值。0000～1001共有10个数字，因此为十进制计数器。
