问题

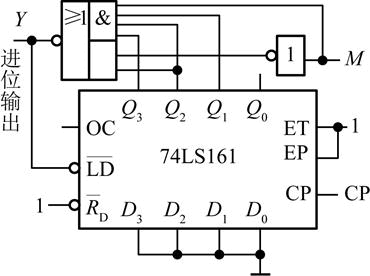

图示逻辑电路在M=1和M=0时的功能分别是( )。
A.M=1时为五进制计数器,M=0时为十五进制计数器B.M=1时为十进制计数器,M=0时为十六进制计数器C.M=1时为十五进制计数器,M=0时为五进制计数器D.M=1时为十六进制计数器,M=0时为十进制计数器
选项
A.M=1时为五进制计数器,M=0时为十五进制计数器
B.M=1时为十进制计数器,M=0时为十六进制计数器
C.M=1时为十五进制计数器,M=0时为五进制计数器
D.M=1时为十六进制计数器,M=0时为十进制计数器
答案
C
解析
输入端口D3D2D1D0为0000,当Y为0时导致输入LD端口的值为0,使输出端口Q3Q2Q1Q0的值等于输入端口D3D2D1D0的值,即清零也就意味着一个循环的结束。
(1)当M=1时,通过非门后变为0导致输入的其中一个与门(下面的与门)的值0。要想Y等于0(使通过与或非门的值为0)只能是另外一个的与门(上面的与门)的值为1,即Q3Q2Q1都为1。所以当Q3Q2Q1Q0的值为1110时会导致Y等于0使输出端口Q3Q2Q1Q0的值等于输入端口D3D2D1D0的值,即清零。二进制1110为十进制的14,0到14共15个数字,因此为十五进制计数器。
(2)当M=0时,导致其中一个与门(上面的与门)的值为0。要想Y等于0(使通过与或非门的值为0)只能是另外一个的与门(下面的与门)的值为1,即Q2为1.所以当Q3Q2Q1Q0的值为0100时会导致Y等于0使输出端口Q3Q2Q1Q0的值等于输入端口D3D2D1D0的值,即清零。二进制0100为十进制的4,0到4共5个数字,因此为五进制计数器。
