如图所示，已知β＝100，rbe＝1kΩ，计算放大电路电压放大倍数Au、输入电阻

admin2022-08-02  31

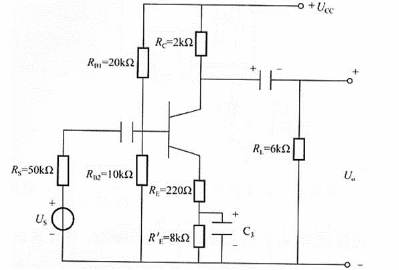

问题 如图所示，已知β＝100，rbe＝1kΩ，计算放大电路电压放大倍数Au、输入电阻ri和输出电阻ro分别是（　　）。A．Au＝－6.5，ri＝5.2Ω，ro＝2kΩB．Au＝6.5，ri＝5.2Ω，ro＝20kΩC．Au＝－65，ri＝1kΩ，ro＝6kΩD．Au＝65，ri＝200Ω，ro＝2kΩ
选项 A．Au＝－6.5，ri＝5.2Ω，ro＝2kΩ
B．Au＝6.5，ri＝5.2Ω，ro＝20kΩ
C．Au＝－65，ri＝1kΩ，ro＝6kΩ
D．Au＝65，ri＝200Ω，ro＝2kΩ
答案 A
解析 首先画出微变等效电路如题20解图，则故晶体管的放大倍数输入电阻ri＝RB1//RB2//[rbe＋（1＋β）RE]＝20//10//23.22≈5.18kΩ。输出电阻ro≈RC＝2kΩ。
