问题

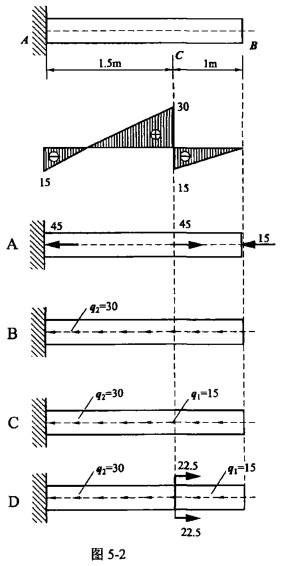

己知图5-2所示等直杆的轴力图（FN图、图中集中荷载单位为kN,分布荷载单位为kN/m)。则该杆相应的荷载如下列选项正确为( )。
选项
答案
D
解析
提示：从轴力图看，轴力在截面C有突变，突变值为45kN,在截面C处应有一个集中力。排除B、C选项，又因轴力图为两段斜直线，所以必有沿轴线的分布荷载排除A。
