学生食堂 (一)任务描述 南方某市职业专科学校,按规划要求需在学生生活区
学生食堂 (一)任务描述 南方某市职业专科学校,按规划要求需在学生生活区
资格题库
2022-08-02
45
问题

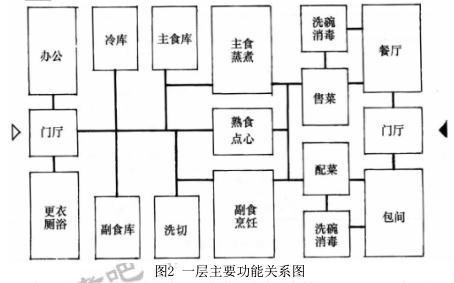

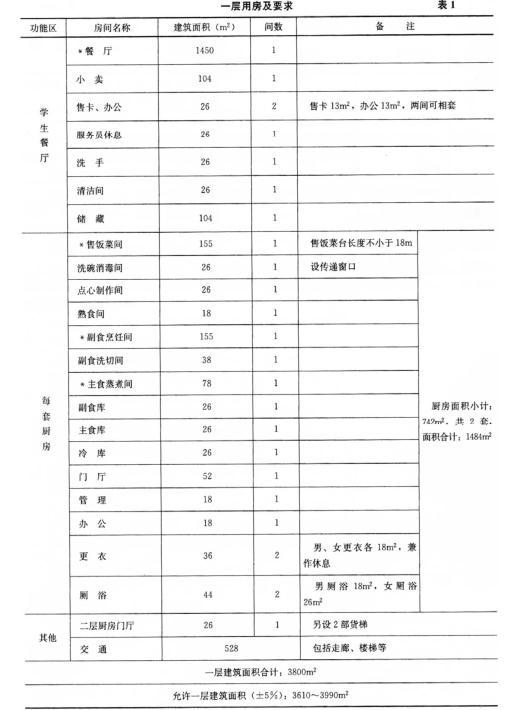

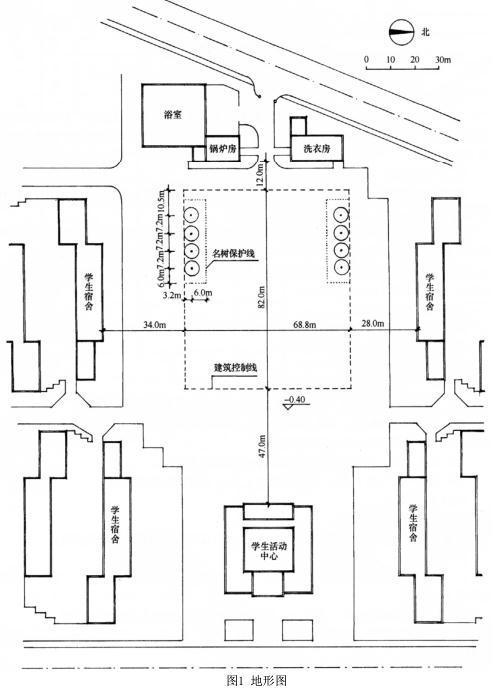

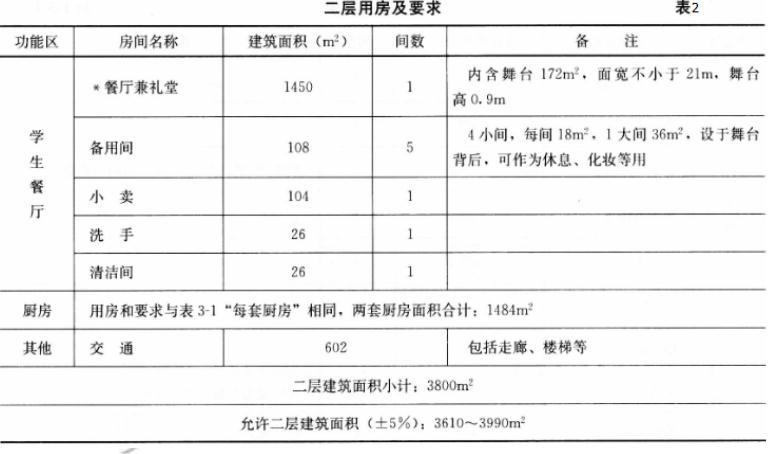

学生食堂 (一)任务描述 南方某市职业专科学校,按规划要求需在学生生活区建一座学生食堂,并引进市场竞争经营机制,选4家餐饮业承包经营,由校方提供统一经营场所,共用餐厅。总建筑面积为7800 m2。 (二)用地条件 该学生食堂用地位于校园西部学生生活区内。校园东部为教学区,校园主人口在北端。 学生食堂用地南、北侧为学生宿舍,东侧为学生活动中心,其间形成广场。学生活动中心东侧为校园生活区与教学区之间的校内道路。西侧为后勤用房和校园辅助出入口。 学生食堂用地长×宽为68.8m×82m。用地内南北边缘各有4株名贵树木须保留(图1)。 (三)总平面设计要求 (1)在建筑控制线内布置学生食堂。 (2)建筑不得侵入名贵树木保护范围。 (四)建筑设计要求 (1)一、二层用房及要求详见表1、表2。 (2)主要功能关系参照“县政府招待所”主要功能关系图(图2)。

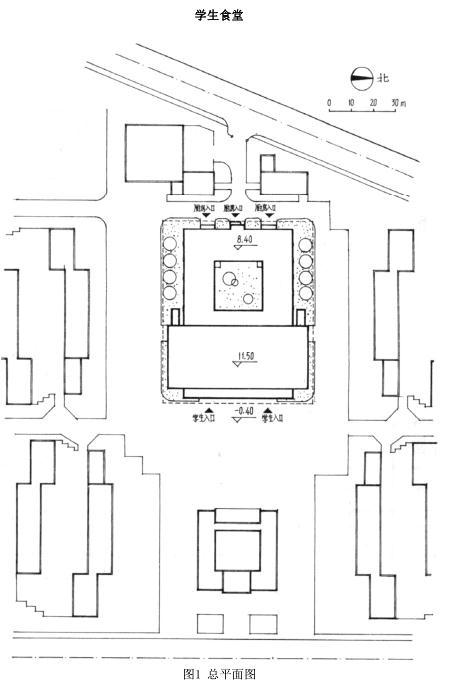

(3)功能分区应明确,房间布局应有序,厨房流线应符合食材加工工艺和卫生要求。餐具回收由服务员从窗口送进洗碗消毒间。 (4)除冷库外,所有房间应有良好的自然通风采光条件。 (5)层高:一层为4.2m,二层厨房为4.2m,餐厅兼礼堂为7.3m。 (五)制图要求 1.总平面图(1︰1000) 绘制学生食堂屋顶平面图,注明建筑各出人口及屋面标高和室外场地标高。 2.平面图(1︰400) (1)绘制一、二层平面图,表示出柱、墙(双线)、门(表示开启方向),窗、卫生间洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸,标注室内楼、地面及室外地面相对标高。 (3)注明房间名称,标注带“*”房间的面积,注明一、二层建筑面积和总建筑面积。
选项
答案
解析
转载请注明原文地址:https://tihaiku.com/jzgc/2526723.html
本试题收录于:
建筑方案设计作图题题库一级注册建筑师分类
建筑方案设计作图题
一级注册建筑师
