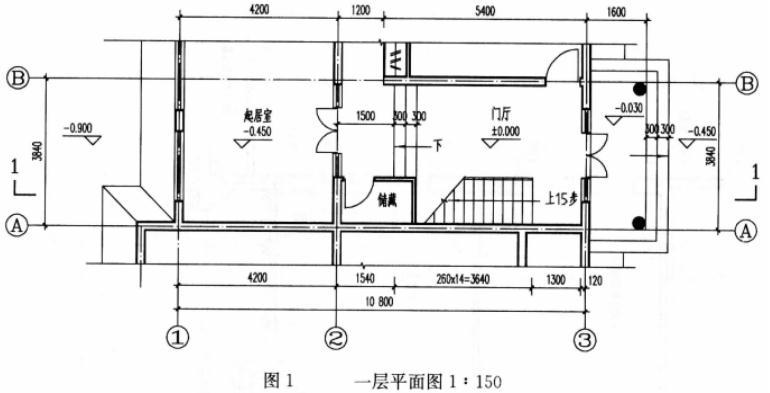

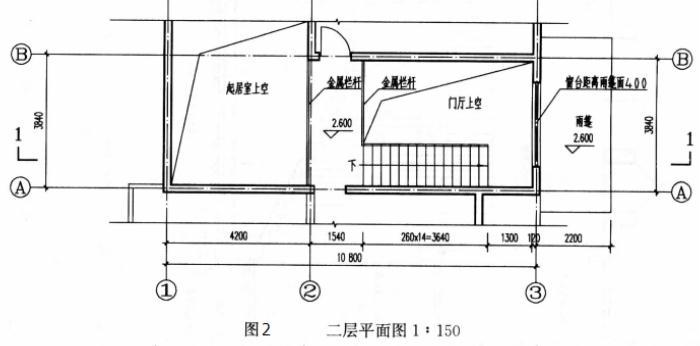

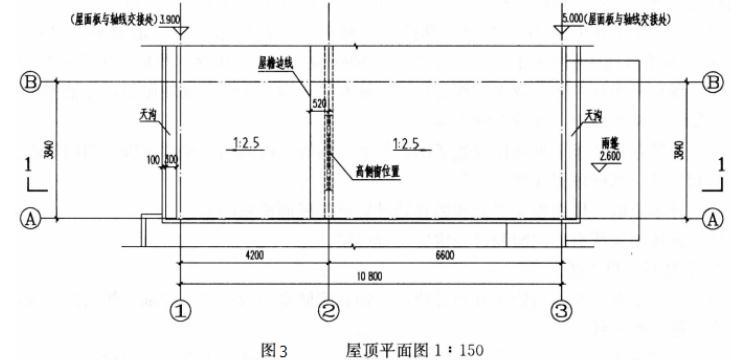

【试题要求】 1.任务描述 按所示平面图 1~图 3 中的剖线,绘出建筑剖面图。必须正确反映尺寸及空间关系,并符合任务和构造要求。

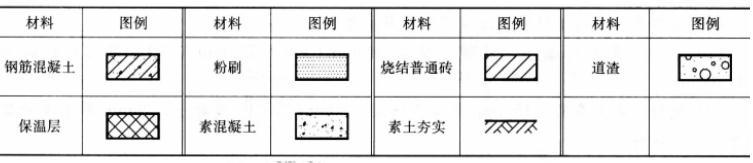

2.构造要求 (1)构造类型:砖墙承重,现浇钢筋混凝土楼梯,现浇钢筋混凝土坡屋顶。室内外高差见图注。 (2)基础:立于褐黄粉质黏土上,道渣 100mm 厚,C20 素混凝土基础 200mm 厚,宽 600mm,基础埋深 1400mm。 (3)地面:20mm 厚木地板;50mm×50mm 木龙骨,中距 400mm; 1:3 水泥砂浆找平层,上做防水层涂料;100mm 厚 C10 混凝土作垫层;100mm 厚道渣;素土夯实。 (4)楼面:结合层及地砖厚 30mm;20mm 厚水泥砂浆找平层;120mm 厚现浇钢筋混凝土板。 (5)屋面:1:2 水泥砂浆上贴彩色屋面砖,总厚 20mm;屋面坡度 1:2.5;挑檐宽 400mm;天沟净宽 300mm,深 200mm,有组织排水。40mm 厚 C20 细石混凝土刚性整浇层(内配钢筋φ4@200)。50mm 厚保温层。100mm 厚 C20 现浇钢筋混凝土,板底粉刷厚 20mm。 (6)外墙:240mm 砖墙,找平层 15mm,结合层及面砖 15mm,总厚度 30mm。 (7)内墙:承重墙 240mm 砖墙,非承重墙 120mm 砖墙,内墙粉刷厚 20mm。 (8)梁、楼梯:现浇钢筋混凝土。 (9)门窗高度:门厅窗高 1200mm,起居室窗高 2000mm,雨篷上部窗高 900mm,高侧窗高 900mm.门高均为 2100mm。 (10)窗台高:一层 900mm,二层高侧窗距斜屋面泛水至少 250mm。 (11)层高:在①轴的墙中轴线与屋面板面的交点处标高为 3.900m,③轴外标高为 5.000m,其余见图注。 (12)雨篷:现浇钢筋混凝土板厚 100mm,防水层粉刷厚 25mm,板底粉刷。 3.剖面要求 (1)绘出 1:50 的 1-1 剖面。应包括:基础及基础墙,楼地面及屋面构造,外墙、内墙、楼板、梁、防潮层及各可见线。 (2)注明各层标高、屋面坡度、剖面关键尺寸、门窗洞口的尺寸、斜坡屋顶②轴处标高。 (3)使用提供的图例,可不注明材料、构造做法。 4.图例
选项
答案
解析
详见下图。
