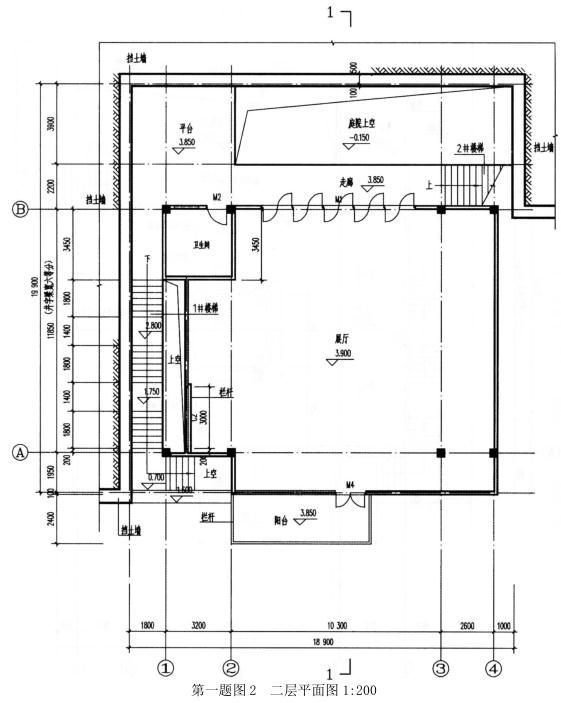

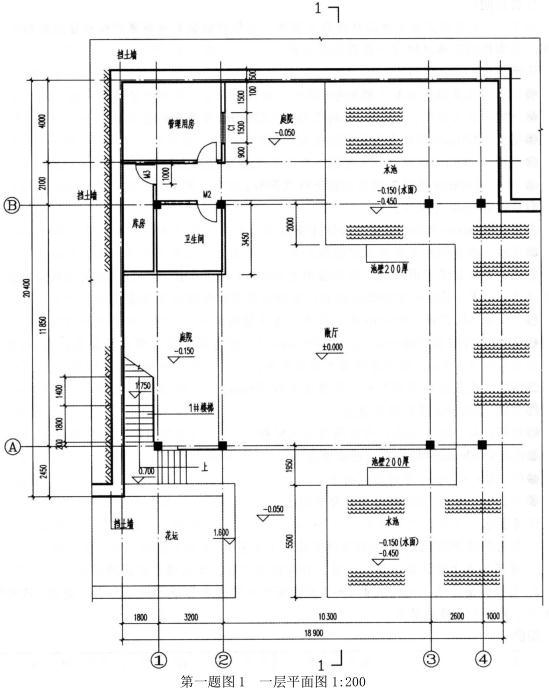

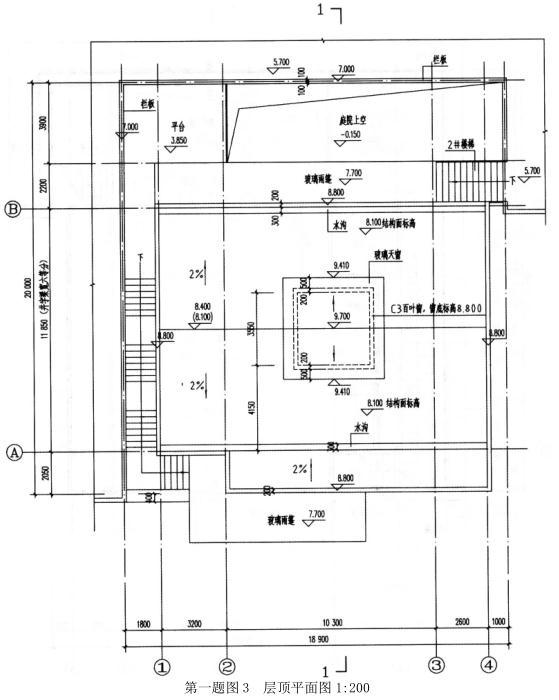

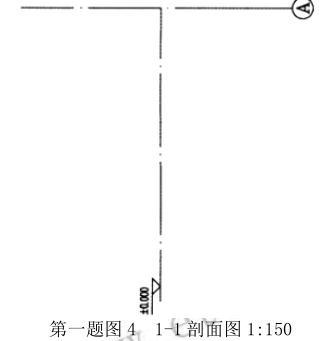

建筑剖面 任务说明: 图 1~图 3 为南方某坡地园林建筑平面图,按指定的剖切线位置和构造要求绘制 1-1 剖面图,剖面图应正确反映出平面图所示关系。 构造要求: ●结构:现浇钢筋混凝土框架结构。 ●地坪:素土夯实,100mm 厚碎石垫层,120mm 厚素混凝土。 ●楼板:120mm 厚现浇钢筋混凝土板。 ●屋面:120mm 厚现浇钢筋混凝土板,女儿墙顶标高 8.800m。 ●阳台:150mm 厚现浇钢筋混凝土板式阳台。 ●墙:200mm 厚砌体。 ●柱:400mm×400mm 现浇钢筋混凝土。 ●楼梯:现浇钢筋混凝土板式楼梯。 ●梁:现浇钢筋混凝土梁,梁截面均为 600mm×300mm(高×宽);展厅的楼面及屋面采用井字梁,
轴间井字梁六等分,屋面天窗开口范围内不设梁。 ●门:除 M3 门高 2400mm 外,其余门高平梁底。 ●窗:C1 窗台高 900mm,窗高 2400mm; C2 窗为落地窗,窗高平梁底;C3 为百叶高窗,窗台标高 8.800m,窗高与玻璃天窗底平齐。 ●天窗:夹胶玻璃采光天长,构造总厚度 50mm。 ●栏板:200mm 厚钢筋混凝土。 ●栏杆:栏杆除标注处均为金属通透式栏杆。 ●雨篷:50mm 厚钢构夹胶玻璃雨篷。 ●挡土墙:600mm 厚钢筋混凝土。 ●水池底、壁板:200mm 厚钢筋混凝土。 任务要求: 1.按照构造要求绘制 1-1 剖面图在图 4 上作答。 2.在剖面图上标注楼地面、天窗、楼梯休息平台、女儿墙及屋面的标高。 3.根据作图结果,先完成作图选择题的作答。 图例:
选项
答案
解析

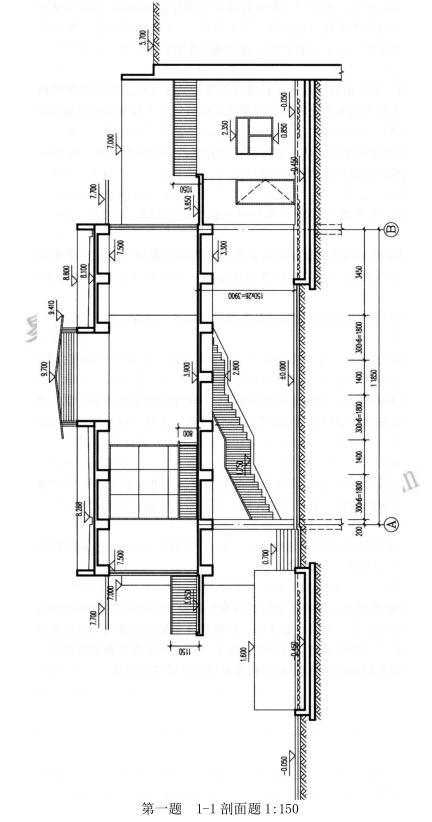

【参考答案】
