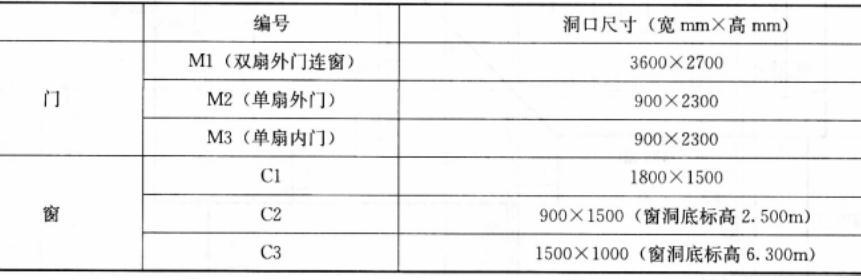

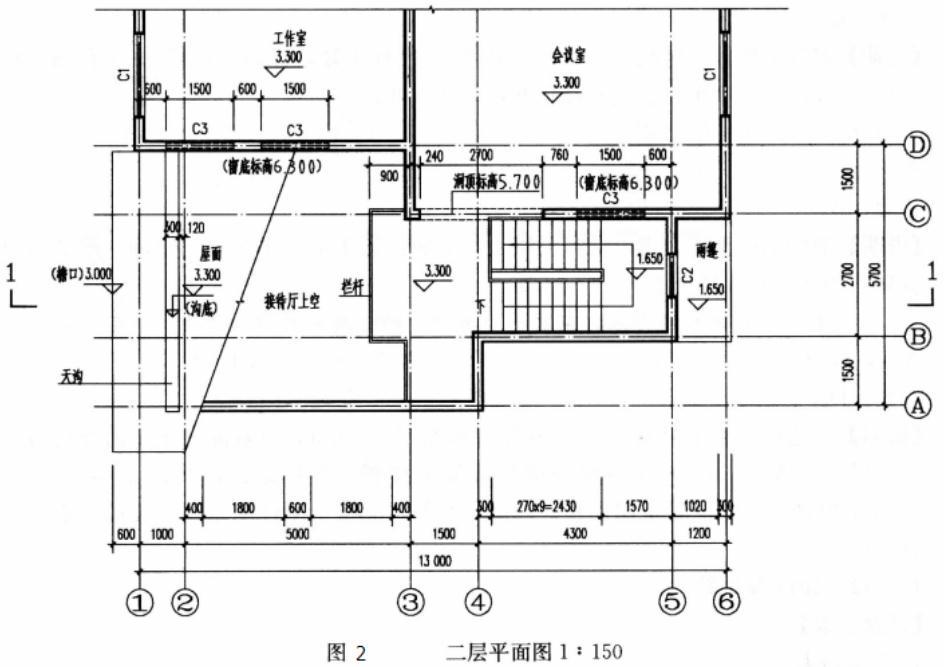

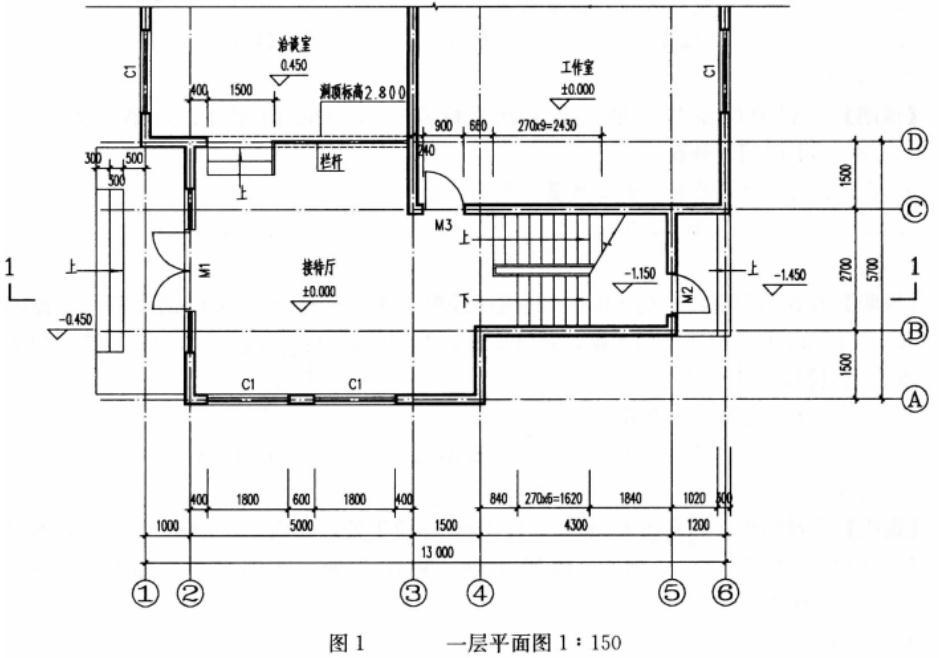

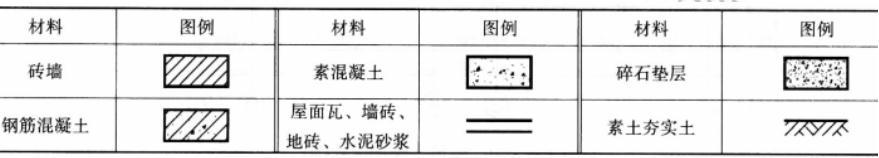

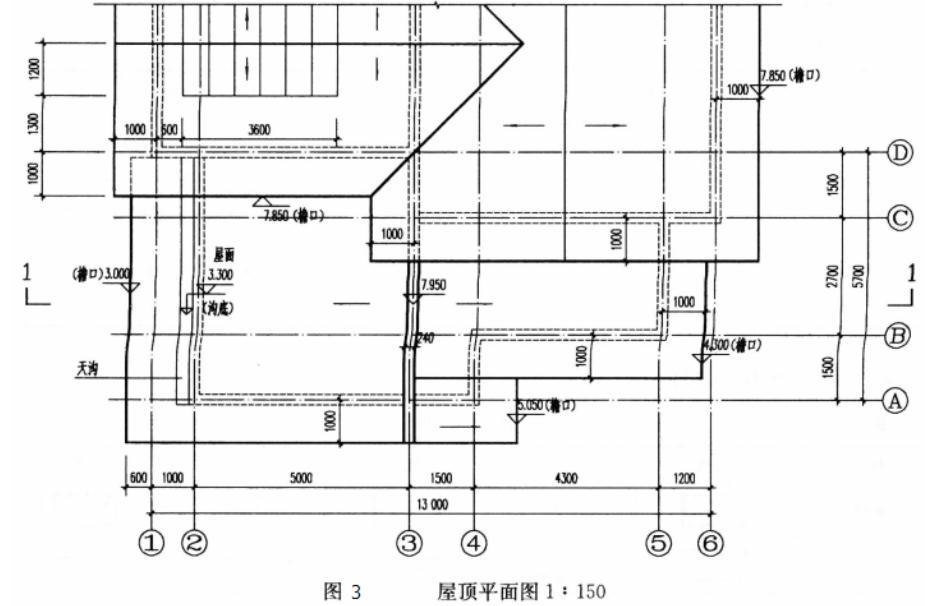

问题 【试题要求】 1.任务说明 图 1～图 3 为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。除檐口和雨篷为结构标高外，其余均为建筑标高。2.构造要求 (1)结构：砖混结构。 (2)地面：素土夯实，150mm 厚碎石垫层，100mm 厚素混凝土，面铺地砖。 (3)楼面：120mm 厚现浇钢筋混凝土楼板，面铺地砖。 (4)屋面：120mm 厚现浇钢筋混凝土屋面板，坡度 1：2，面铺屋面瓦；檐口处无檐沟和封檐板。 (5)天沟：120mm 厚现浇钢筋混凝土天沟，沟壁、沟底 20mm 厚防水砂浆面层。 (6)内、外墙：240mm 厚砖墙，内墙为水泥砂浆抹灰，外墙面贴饰面砖。 (7)楼梯：现浇钢筋混凝土板式楼梯。 (8)梁：现浇钢筋混凝土梁，截面 240mm×500mm（宽×高）。 (9)雨篷：120mm 厚现浇钢筋混凝土板。 (10)栏杆：均为通透式栏杆。 (11)室外踏步：素土夯实，150mm 厚碎石垫层，100mm 厚素混凝土，水泥砂浆找平，面铺地砖。 3.任务要求 (1)按构造要求、图例和门窗表绘制 1-1 剖面图。 (2)在 1-1 剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。 4.提示 基础不需绘制，竖向栏杆可局部单线表示。 5.门窗表6.图例
选项
答案

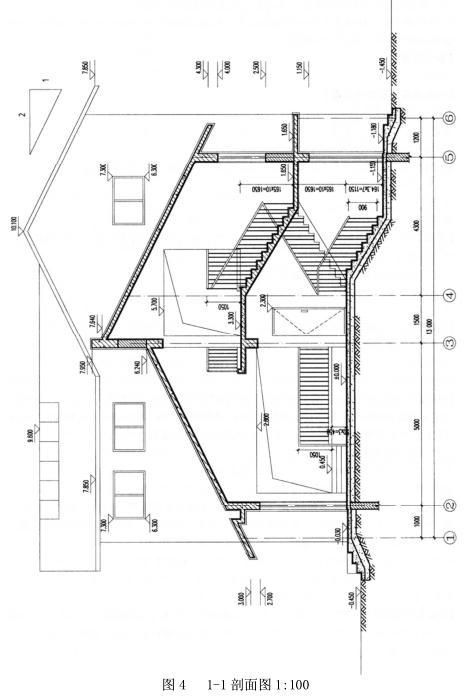

解析 详见图 4。
