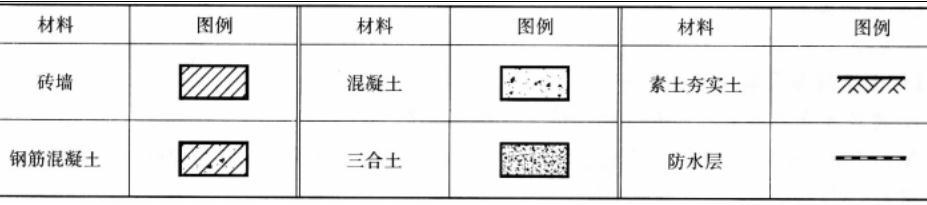

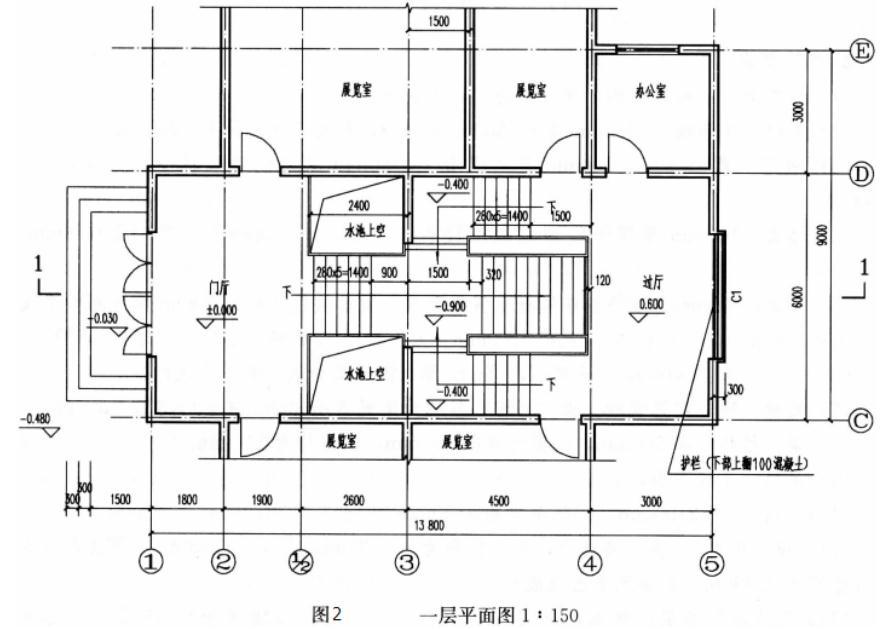

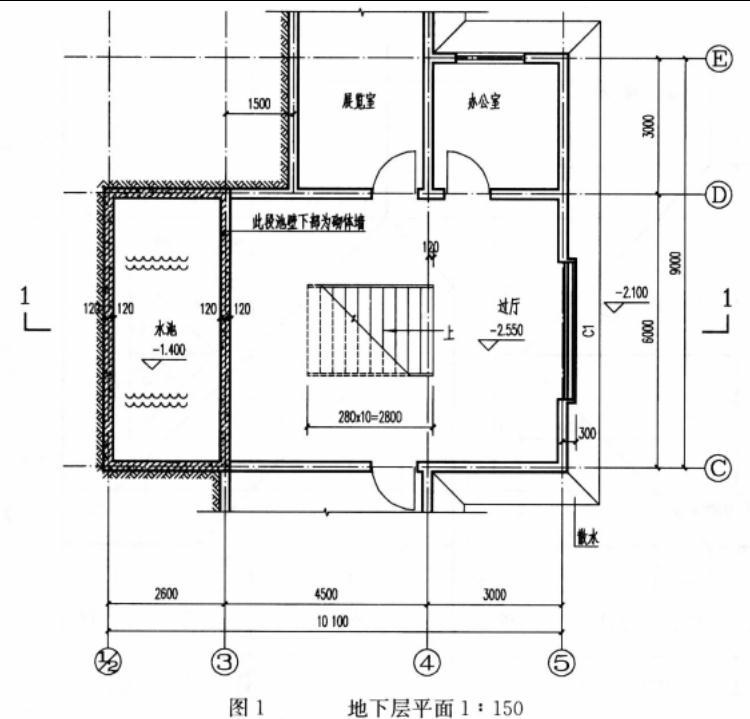

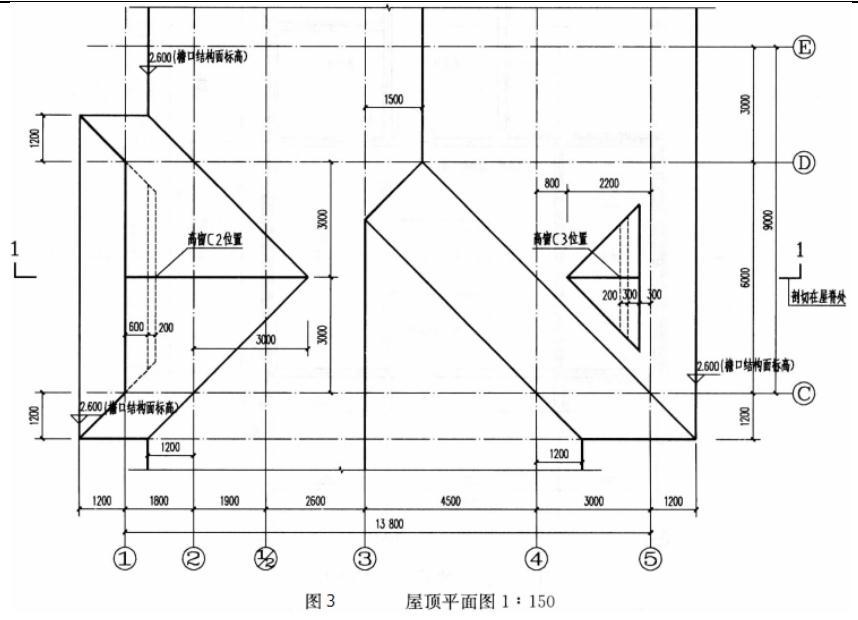

问题 【试题要求】 1.任务说明 图 1～图 3 所示某坡地小型民俗馆各层局部平面图，按指定的 1-1 剖切线位置画出剖面图。剖面图必须能正确反映出平面图所示关系，并应符合下述构造要求(尺寸单位为 mm，高程单位为m)。2.构造要求 (1)结构类型：砖混结构，现浇钢筋混凝土楼板。 (2)基础：素混凝土 600mm(宽)×300mm（高），基础底标高见 1-1 剖面图。 (3)地坪：素土夯实，100mm 厚素混凝土，20mm 厚水泥砂浆找平，上铺 8mm 厚地砖。 (4)楼面：100mm 厚现浇钢筋混凝土楼板，20mm 厚水泥砂浆找平，上铺 8mm 厚地砖。 (5)屋面：120mm 厚现浇钢筋混凝土斜屋面板，屋面坡度 1：2，20mm 厚水泥砂浆找平层，上粘屋面瓦（不考虑保温）。挑檐 1200mm（无天沟）。屋面檐口结构面标高为 2.600m。 (6)内、外墙：240mm 厚承重墙，25mm 厚水泥砂浆粉刷，外刷乳胶漆。 (7)楼梯：现浇钢筋混凝土板式楼梯，基础为素混凝土 600mm(宽)×300mm（高）。 (8)粱：结构梁高 500mm，门窗过梁高 300mm，梁宽均为 240mm。 (9)吊顶：不设吊顶。 (10)门：门高 2100mm，③轴洞口高 3000mm。 (11)窗：图中 C1 窗为高通窗，窗台标高为-1.200m，窗高 3700mm。高窗 C2、C3 的窗台标高为 3.650m，窗高至屋面板底。 (12)防水与防潮层：防水层采用防水卷材（外置时封砖墙保护）。防潮层采用防水砂浆。 (13)室内水池：100mm 厚素混凝土垫层，100mm 厚现浇钢筋混凝土池底，240mm 厚现浇钢筋混凝土池壁，20mm 厚防水砂浆找平，面贴瓷砖。 (14)散水及室外踏步：100mm 厚素混凝土。 3.设计任务 (1)画出 1-1 剖面图，图中包括基础各部分、楼地面、屋面、内外墙、门窗、楼梯及栏杆、室外踏步、散水、防水层、防潮层及剖面中可视部分等。 (2)剖面图中应标注各部分及可见屋脊的标高。 4.图例
选项
答案
解析 详见图 4。
