设计条件某多层住宅钢筋混凝土结构地下车库局部剖面下页图，地下室底板、侧墙、

考试题库2022-08-02 132

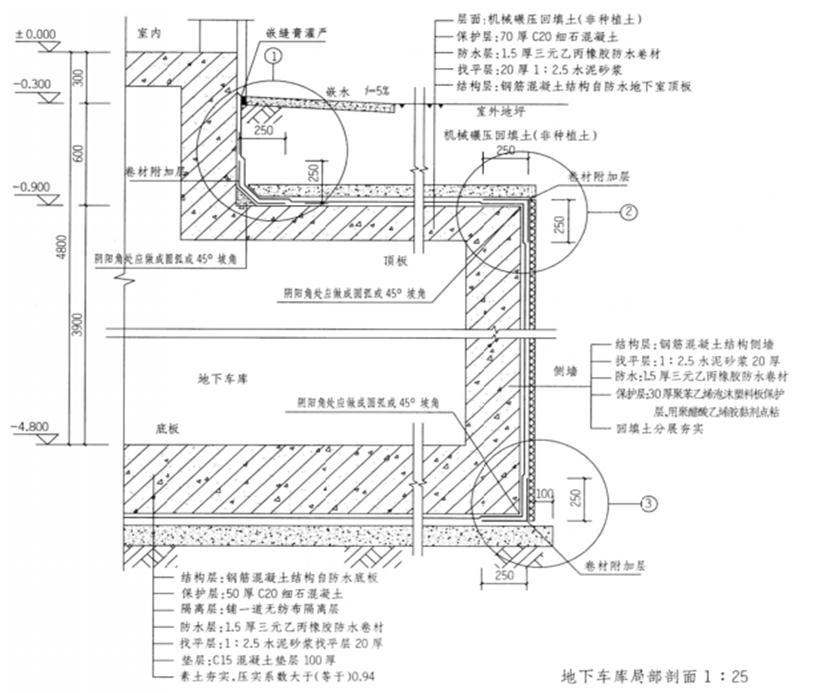

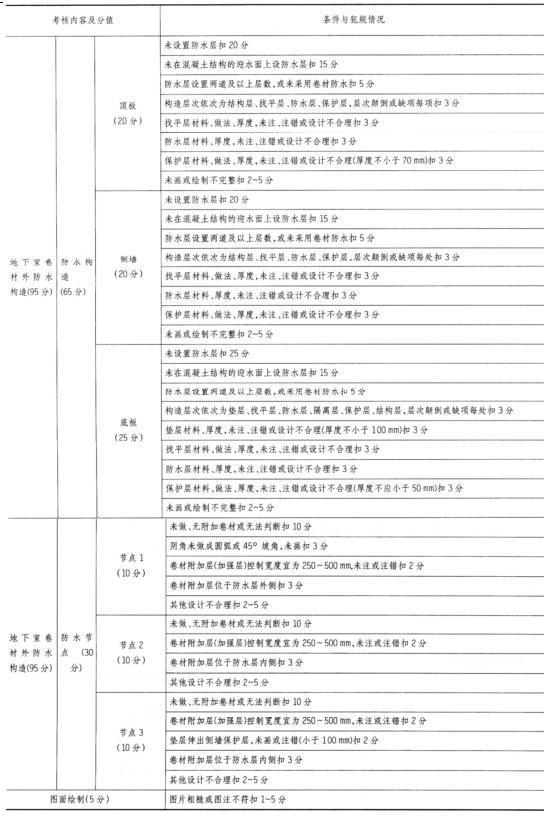

问题设计条件某多层住宅钢筋混凝土结构地下车库局部剖面下页图，地下室底板、侧墙、顶板均采用防水混凝土，防水设防等级为Ⅱ级，不设置保温层。作图要求 1.绘出底板、侧墙、顶板的防水构造，并在引出线上分层注明材料、做法、厚度。 2.完整绘出阴阳转角处大样①、②、③的防水构造，并标注材料、做法、厚度及控制宽度。
