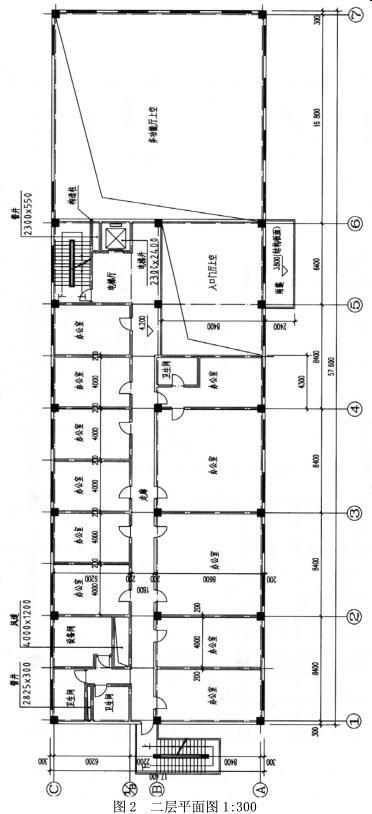

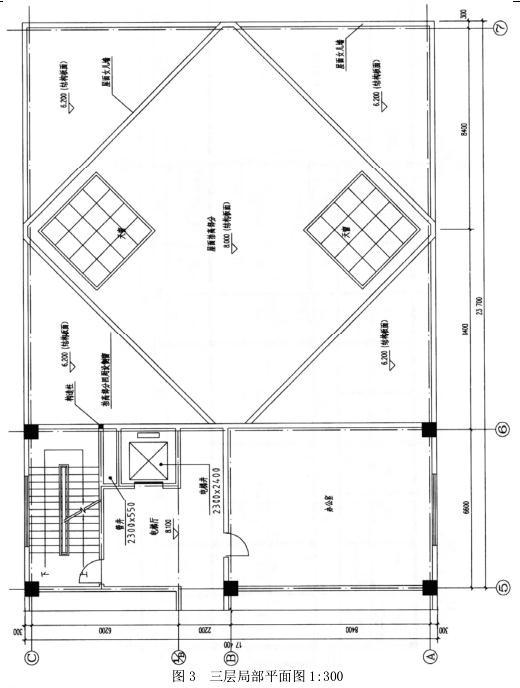

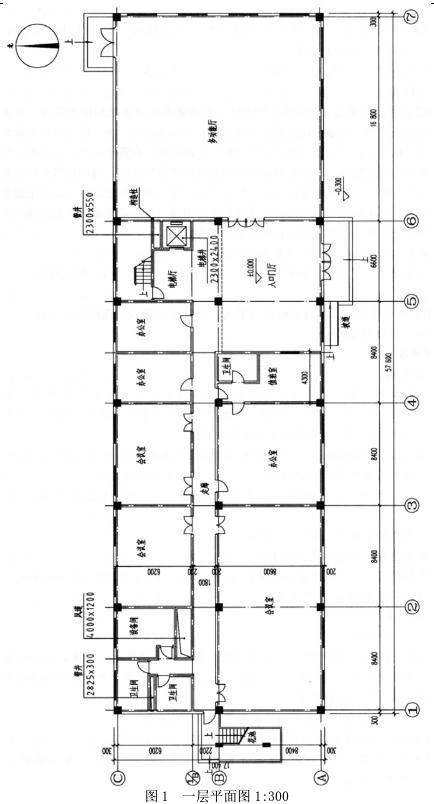

【试题要求】 1.任务说明 图示为某钢筋混凝土框架结构多层办公楼一层、二层平面及三层局部平面图(详见图 1~图3)。在经济合理、保证建筑空间完整的前提下,按照以下条件、任务要求及图例(表 1),完成相关结构构件布置。
(1)①~⑥轴办公部分:一层层高 4.2m,其他各层层高为 3.9m;楼板面层厚度 100mm,卫生间区域结构降板 300mm。 (2)⑥~⑦轴多功能厅部分:单层,层高 6.2m;屋面局部抬高 1.8m,并设置天窗和侧窗。 (3)结构框架梁截面尺寸均为 600mm×600mm。 (4)结构梁最大跨度不得大于 12m。 (5)除楼梯板外,楼板厚度与跨度比为 1/40~1/30,且厚度不大于 120mm。 (6)墙体均为 200mm 厚填充墙。 2.任务要求 (1)在二层平面图中: 1)布置二层楼面(含雨篷)的主次梁和悬挑梁,主梁居柱中布置,①~⑤轴与

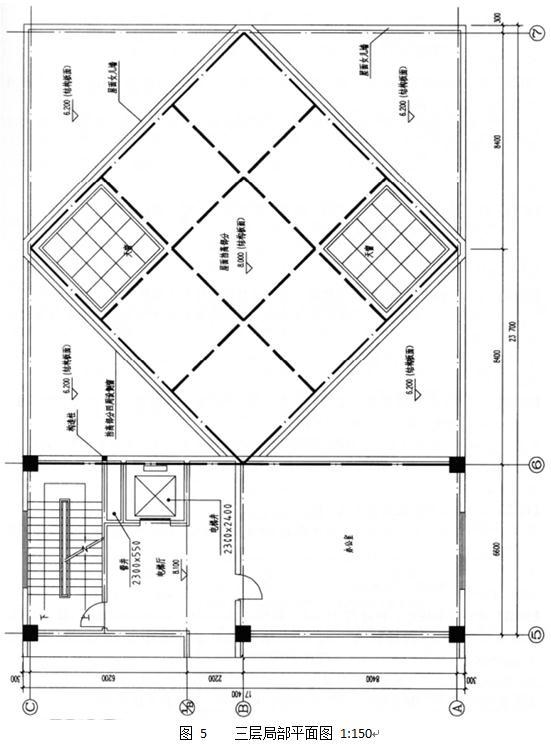

轴间走廊范围不设置南北向次梁,会议室、办公室内不设东西向次梁;室内楼梯间采用折板做法,楼梯与平台之间不设次梁。 2)布置⑥~⑦轴范围内必要的结构框架柱(含轴线处)。 3)布置⑥~⑦轴范围内 6.200m 结构处的主梁(含轴线处)。 4)布置室外疏散楼梯的结构梁,要求楼梯周边不设边梁,平台中部不设梁。 5)按图例表示降板区域。 (2)在三层局部平面图中布置⑥~⑦轴范围内 8.000m 结构标高处的主梁,次梁(含轴线处)。
选项
答案
解析

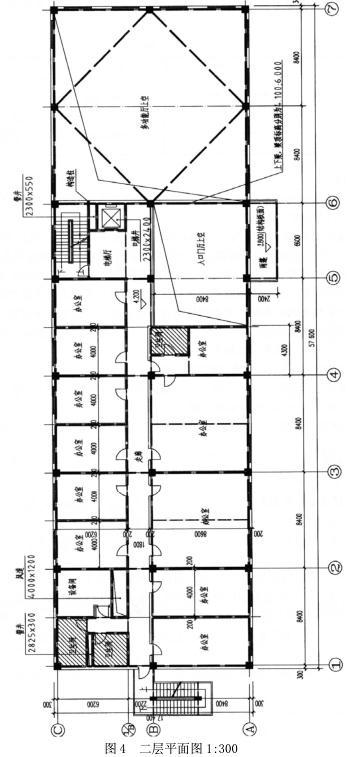

详见图 4、图 5。
