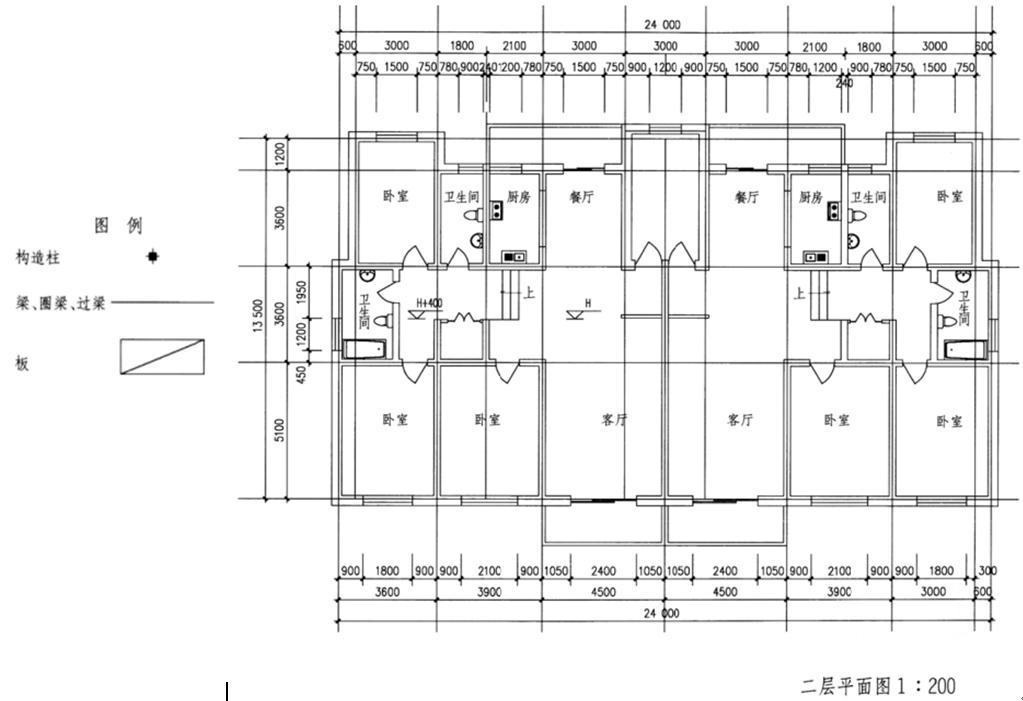

设计任务 用所提供的图例符号画出必要的结构构件。 已知:某7度抗震地区六层砖混住宅层高为2.8m,窗台高度均为0.9m,窗高为1.5m(楼梯间、卫生间窗高1.0m),内门高2.0m,阳台门与门洞高2.4m;圈梁兼过梁的高度为0.4m;楼板采用钢筋混凝土现浇板;卫生间楼面降板0.4m。 作图要求 1.绘出全部构造柱。 2.绘出梁、圈梁、过梁,不同高度的平面图,并把多根梁在平面图上并列表达。 3.正确表达楼梯间的经济布板。
选项
答案

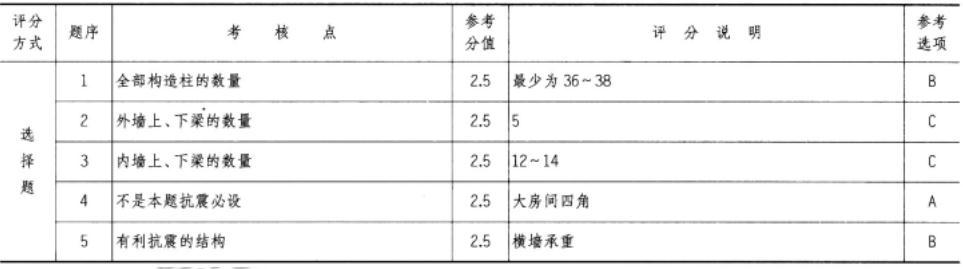

解析

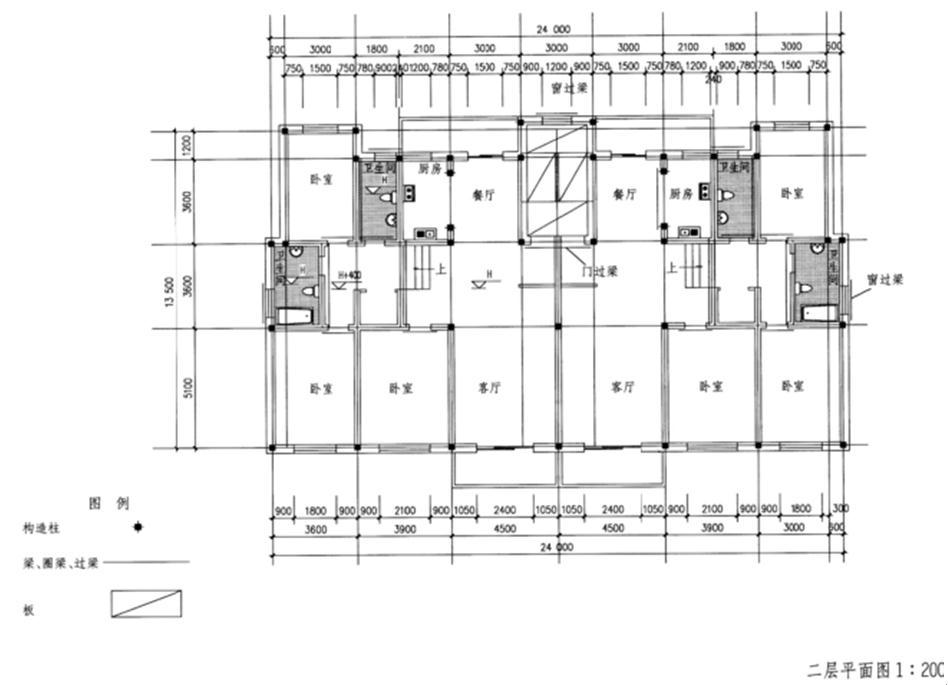

参考作图提示
