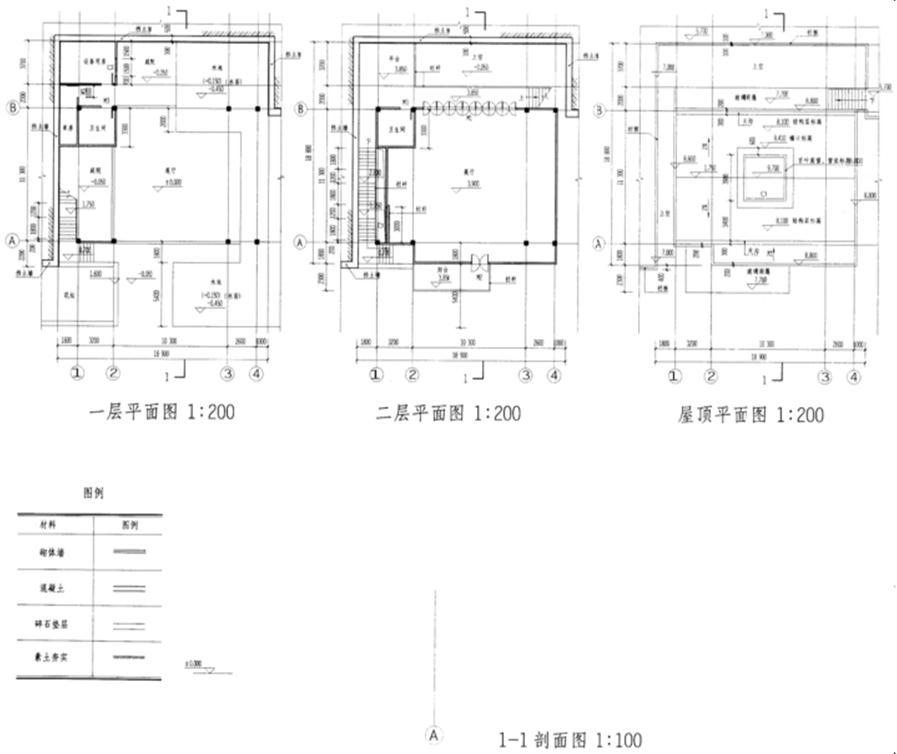

问题 任务说明 图示为南方某坡地园林建筑平面图，按指定剖切线位置和构造要求绘制1-1剖面图，剖面图应正确反映平面图所示关系。 构造要求 结构：现浇钢筋混凝土结构。 地面：素土夯实，100mm厚碎石垫层，120mm厚素混凝土。楼面：120mm厚现浇钢筋混凝土楼板。 屋面：120mm厚现浇钢筋混凝土屋面板，女儿墙顶标高8.800。 阳台：150mm厚现浇钢筋混凝土板式阳台。 墙：200mm厚砌体填充墙。 柱：400mm×400mm现浇钢筋混凝土。楼梯：现浇钢筋混凝土板式楼梯。 梁：现浇钢筋混凝土梁，梁截面均为600mm×300mm（高×宽）；展厅的楼面及屋面采用井字梁， 轴间井字梁距六等分，屋面天窗开口范围内不设梁。 门：除M3门高2400mm外，其余门高平梁底。 窗：C1窗台高900mm，窗高2400mm；C2为落地窗，窗高平梁底；C3为百叶高窗，窗台标高8.800，窗高与屋面天窗底平齐。 天窗：夹胶玻璃采光天窗，构造总厚度为30mm。栏杆：栏杆除标注外均为金属通透式栏杆。 栏板：200mm厚钢筋混凝土。 雨篷：30mm厚钢构夹胶玻璃雨篷。 挡土墙：600mm厚钢筋混凝土。 水池底，壁板：200mm厚钢筋混凝土。 任务要求 1.按构造要求绘制1-1剖面图。 2.在1-1剖面图上标注楼地面、天窗、楼梯休息平台、女儿墙及屋面的标高。 3.根据作图结果完成下题的选择题作答。
选项
答案

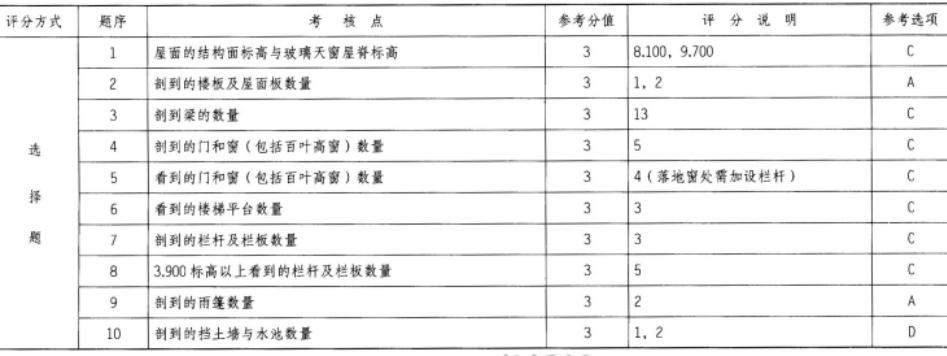

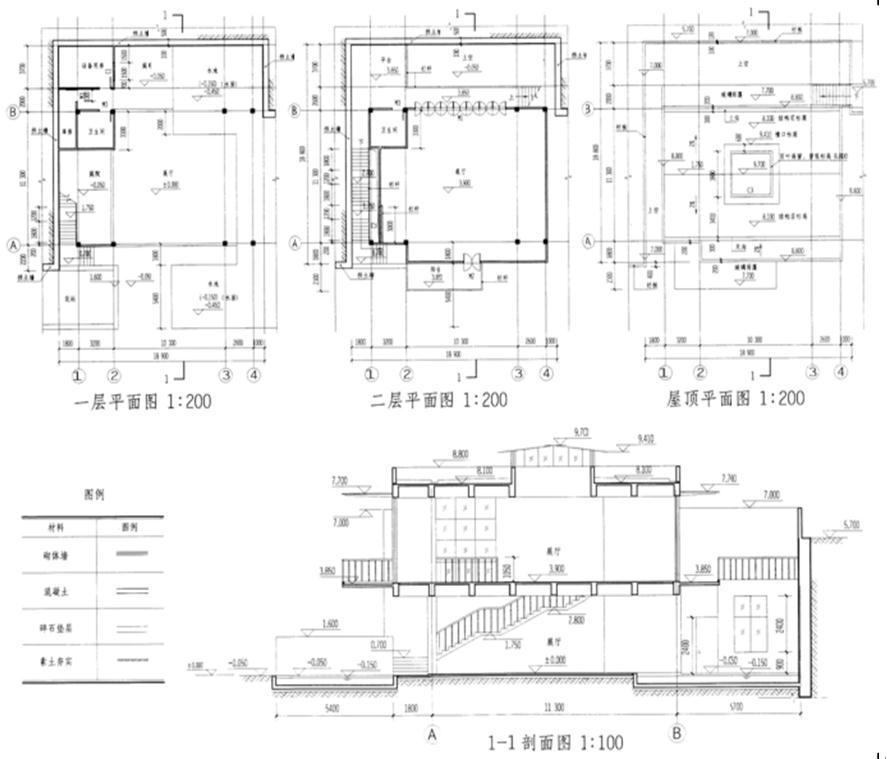

解析 参考作图提示
